标题: [其他] ARI SSD 256G 苹果原装硬盘改接口上IBM X200机器--只要是SATA接口都通用 [打印本页]

作者: 蒋工 时间: 2012-3-8 16:20 标题: ARI SSD 256G 苹果原装硬盘改接口上IBM X200机器--只要是SATA接口都通用

本帖最后由蒋工于 2012-3-8 16:30 编辑

自从过完年回到久别N年的上海，老天爷天天下雨，哎，还是在北京爽呀。在上海闲来无聊，今天把苹果AIR SSD 256G的硬盘转接了一下，上到IBM X200机器，速度那是杠杠的，温度那是哇凉哇凉的。苹果原装AIR SSD 256G硬盘---1100元，一个坏的SATA硬盘电路板+ARI SSD硬盘转接口（自己做的），有需要的请联系我，蒋工QQ：841608482，手机：15900828259.赶紧上图：

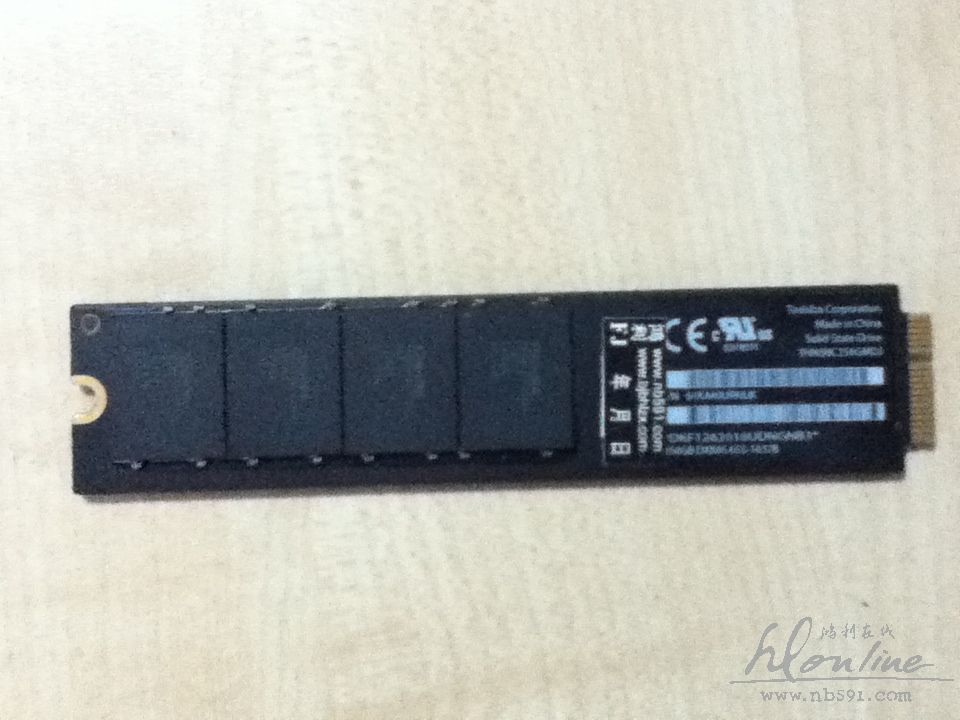

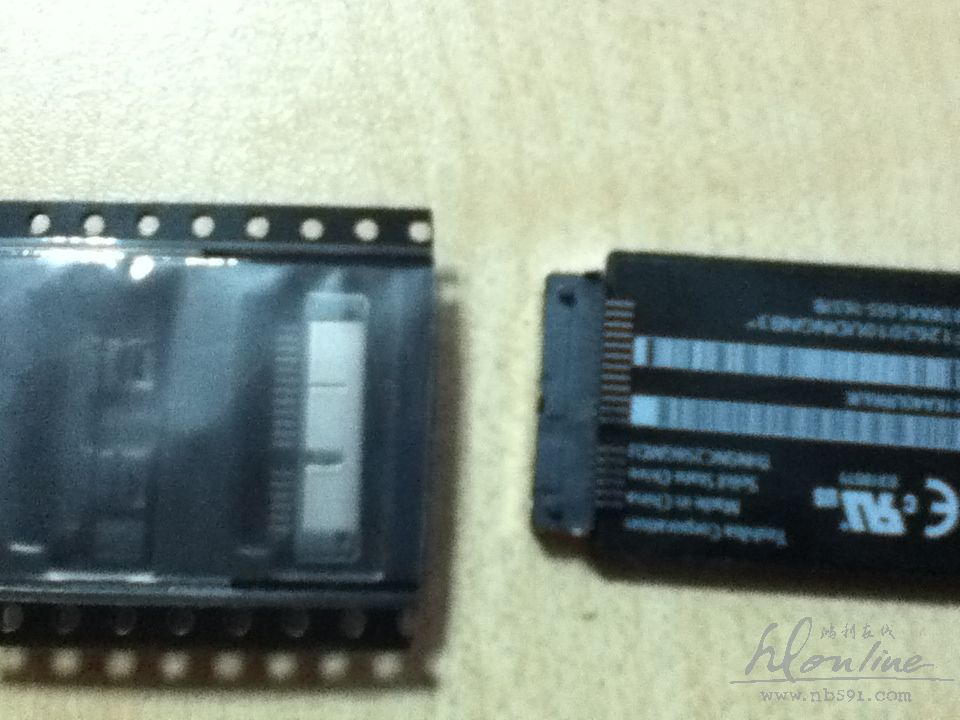

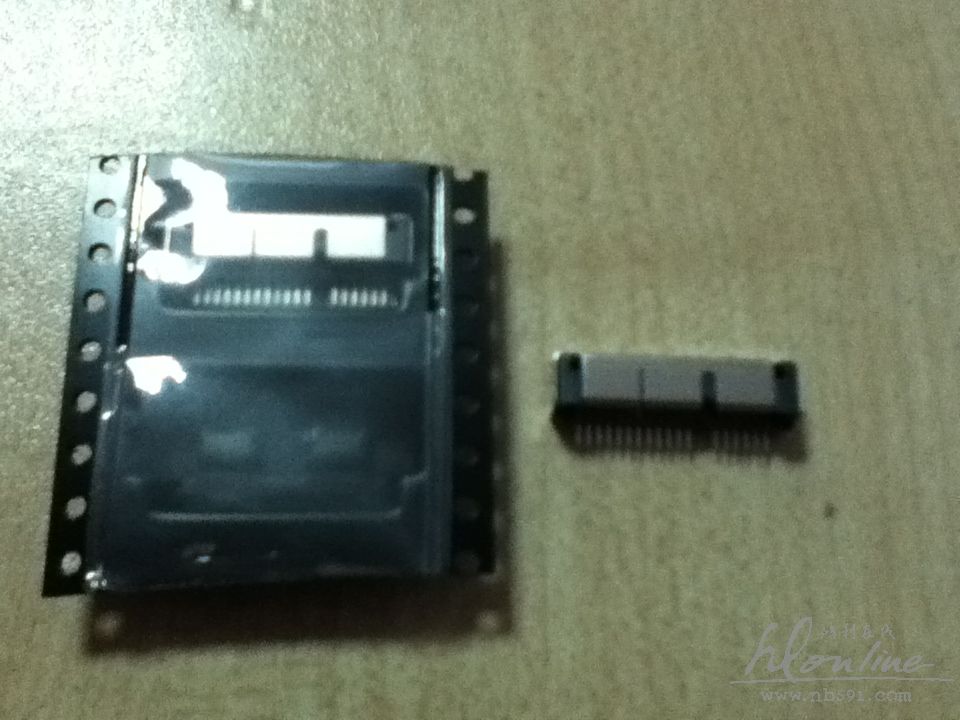

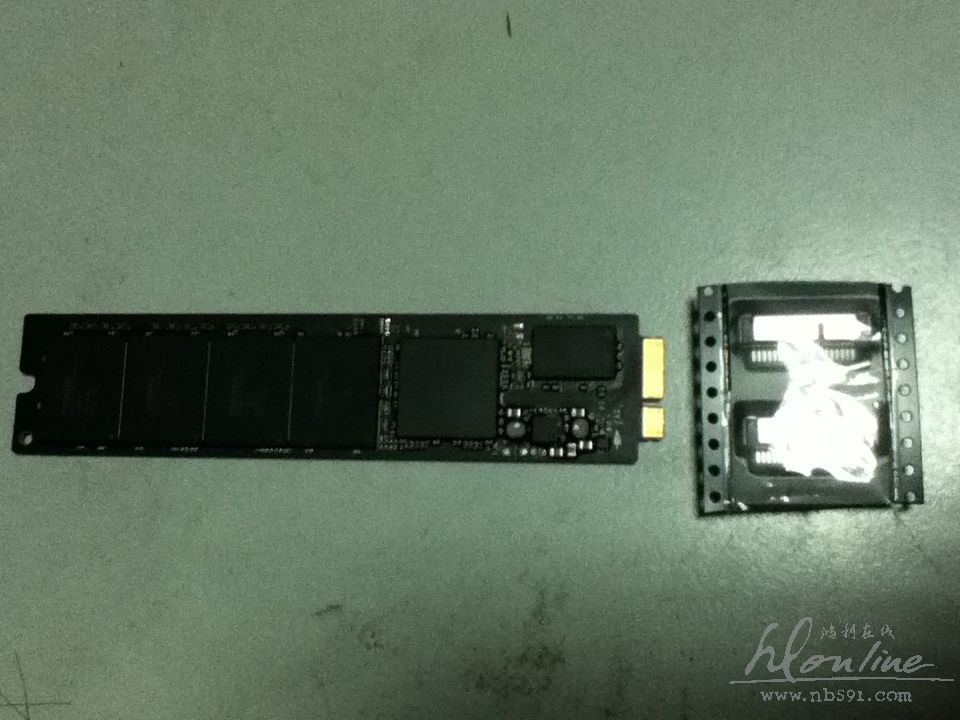

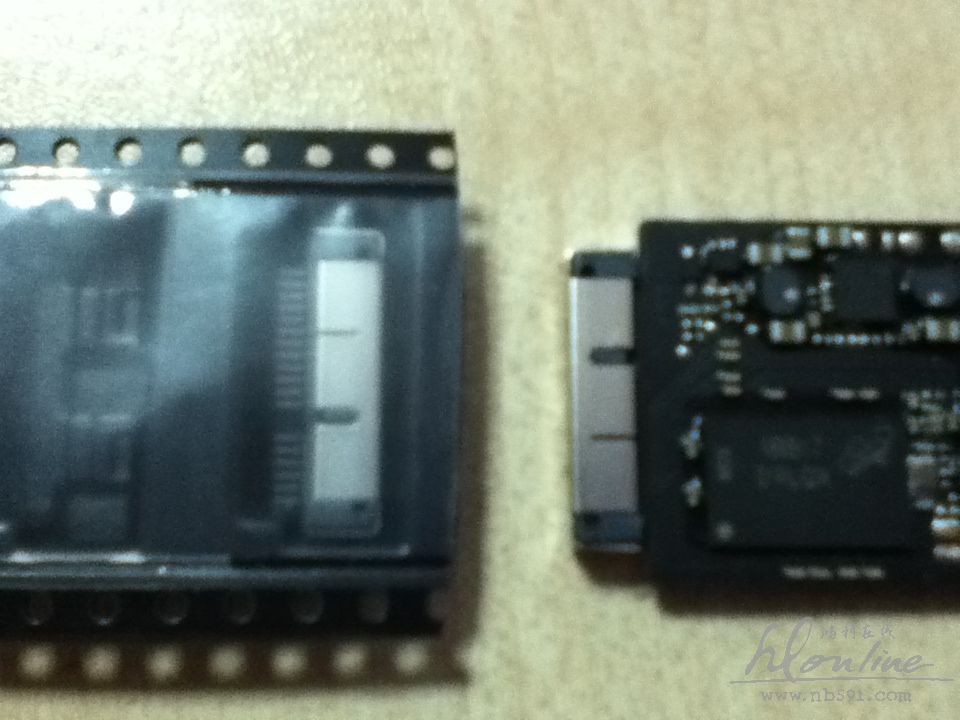

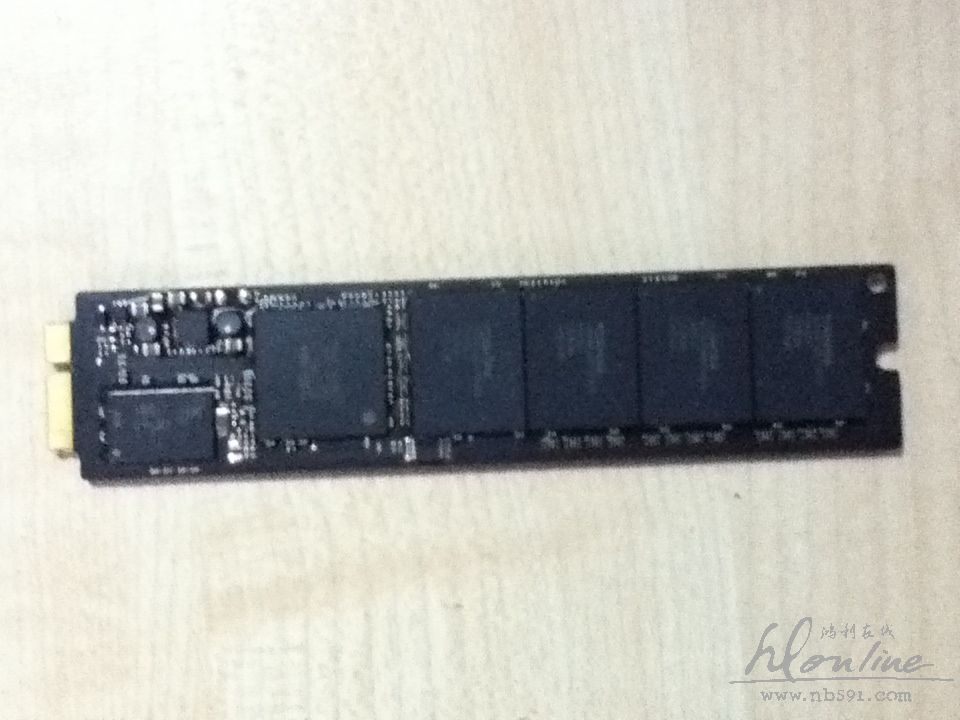

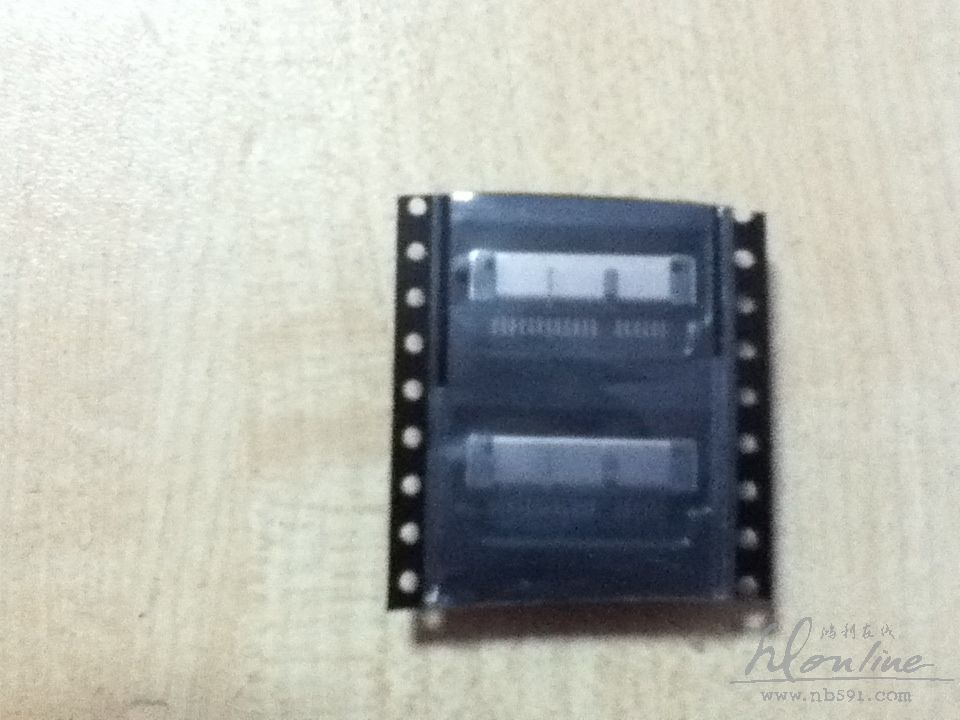

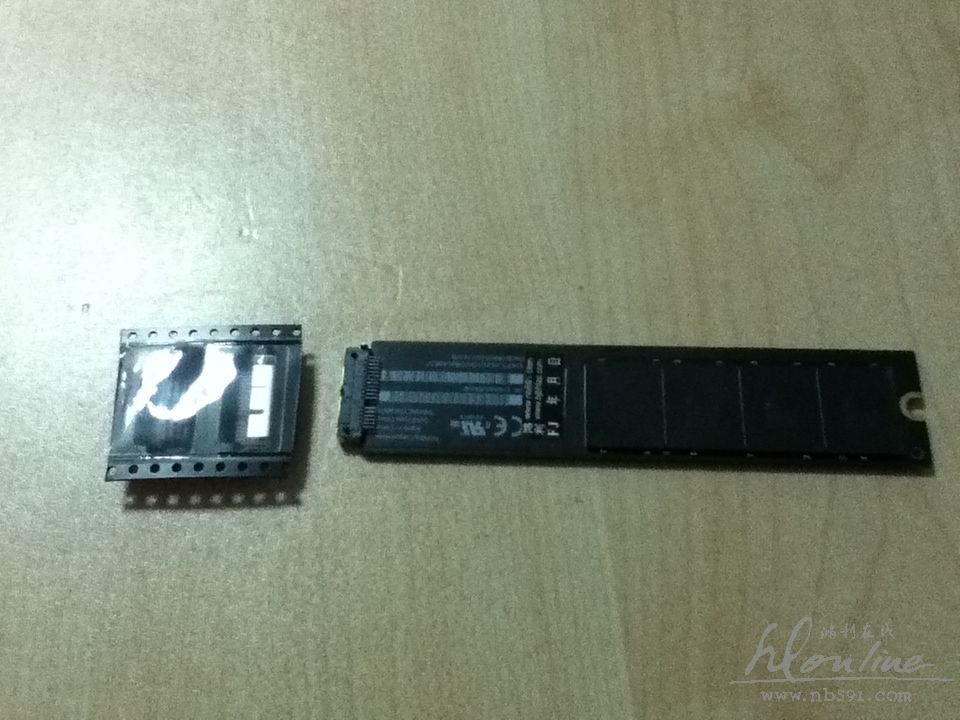

全新原装的AIR SSD硬盘和硬盘转接口

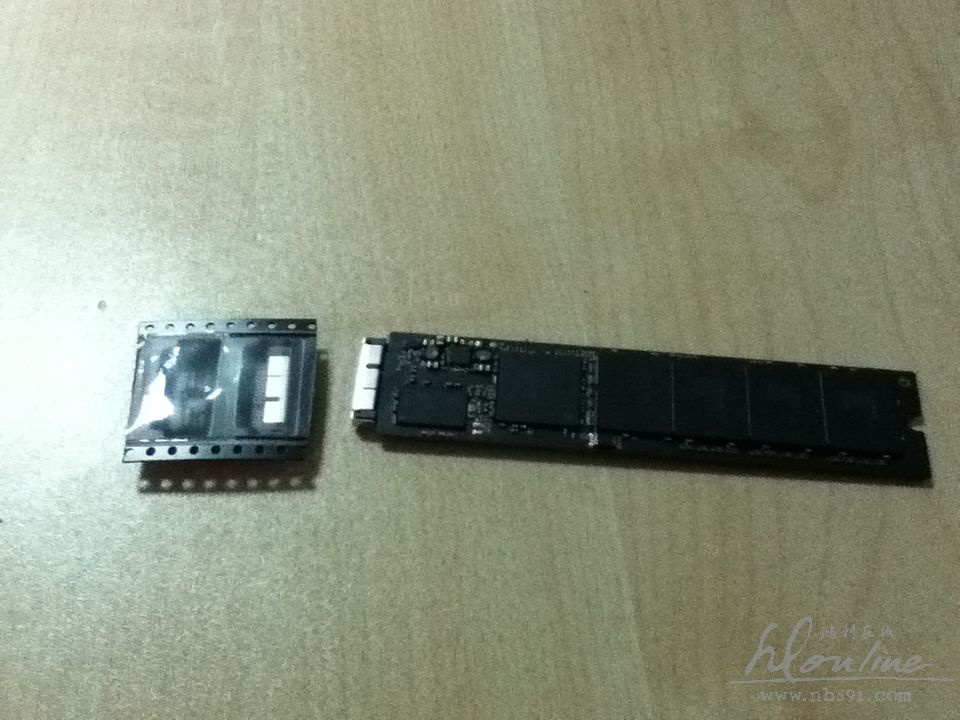

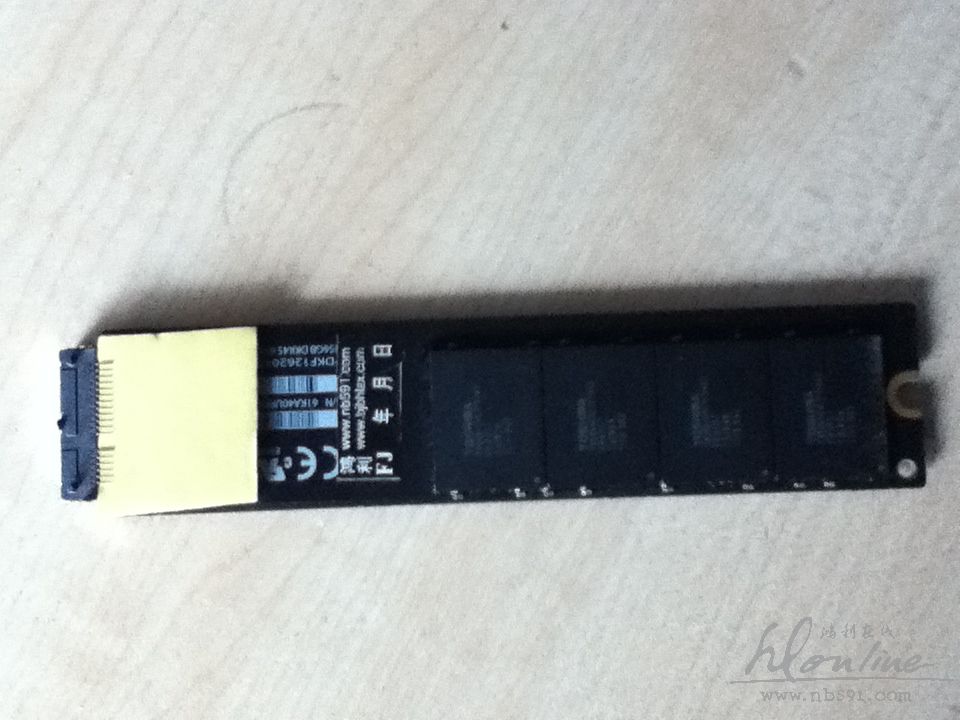

接着把硬盘插到硬盘接口里，这样就可以通过接口引线，以后想换更大的硬盘，只要把硬盘拔下来换就可以了。

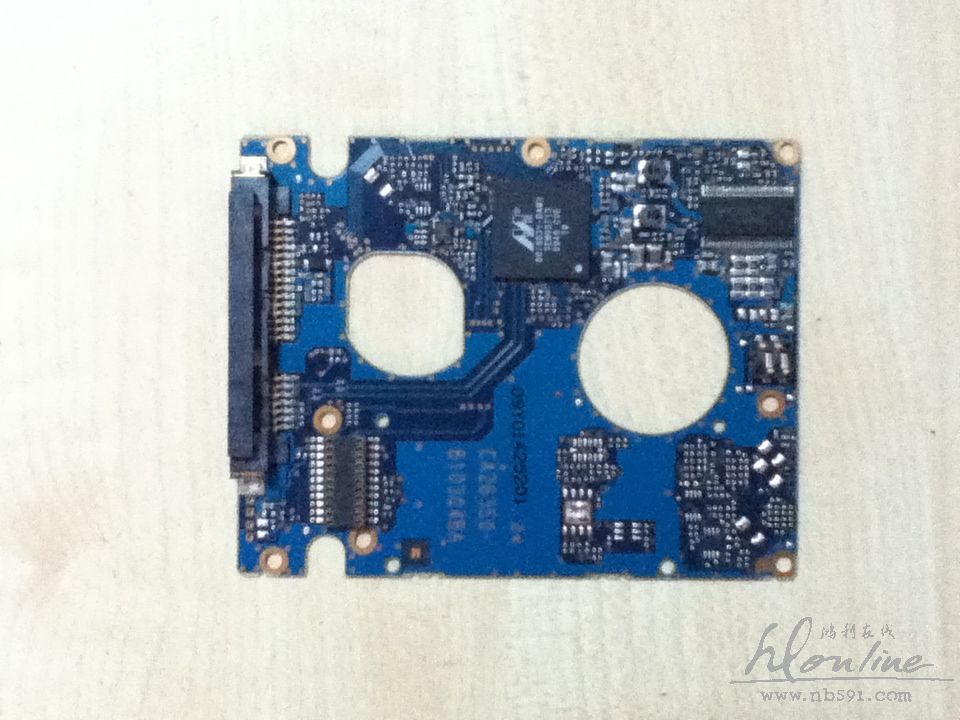

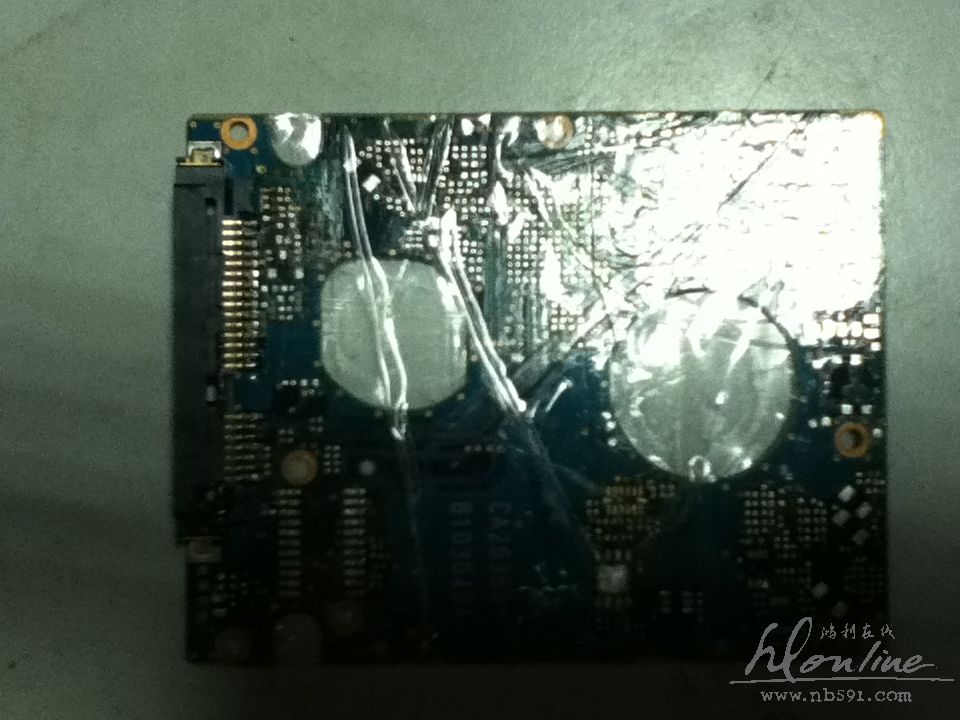

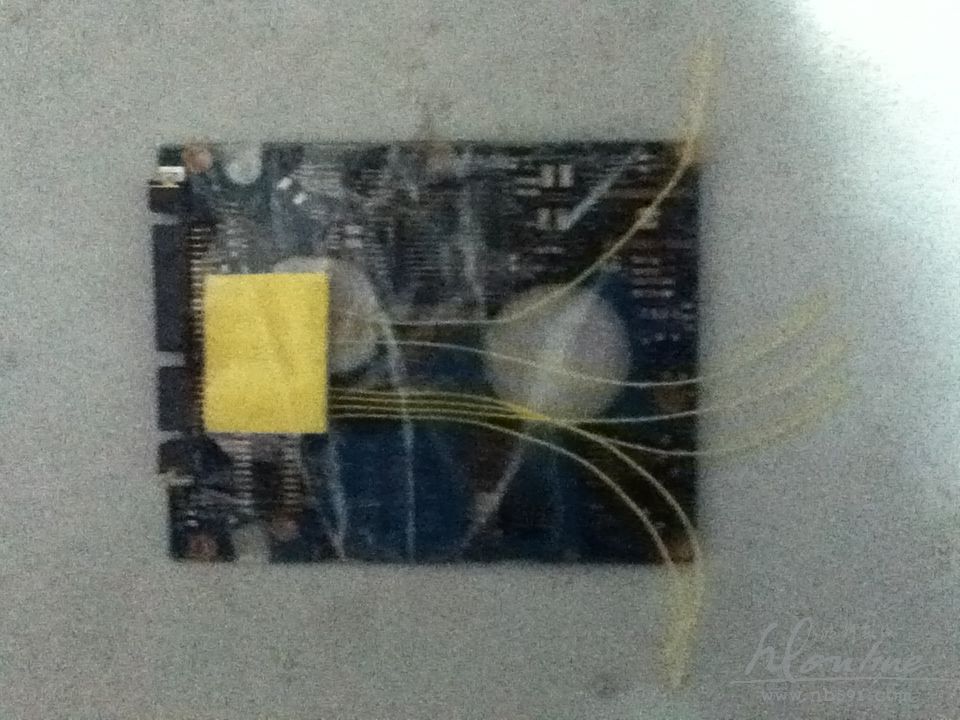

下来就是找一个坏的STAT的硬盘，把电路板取下来，然后把上面的芯片用哄抢吹掉，用透明胶带包好绝缘就可以了

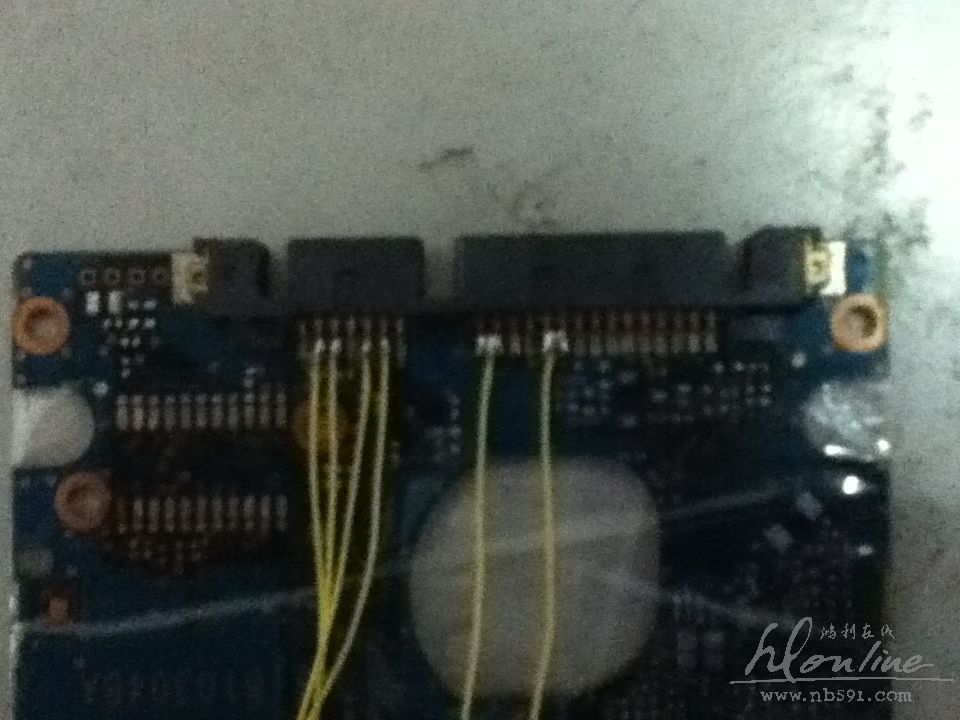

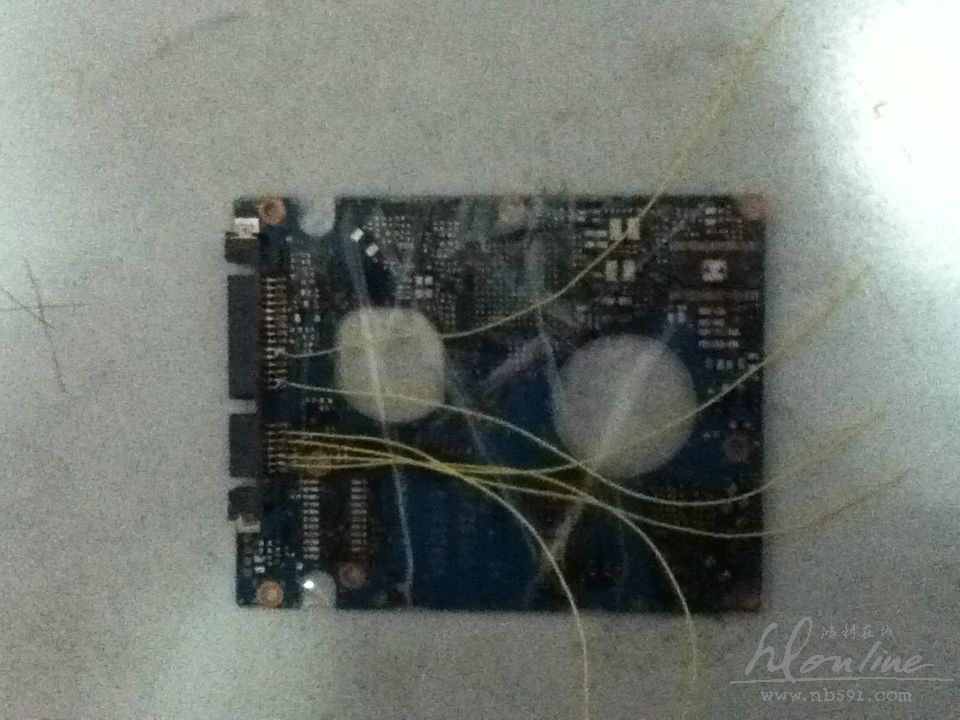

下来就是要连6个线，其中4根是硬盘的STAT数据总线，1根电源线，1根地线

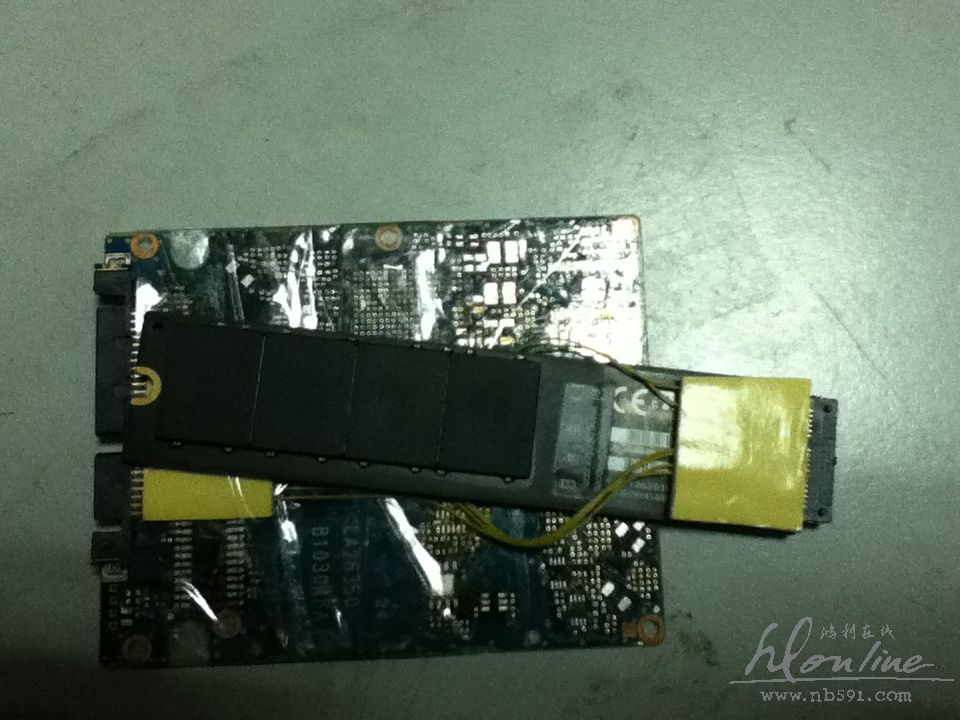

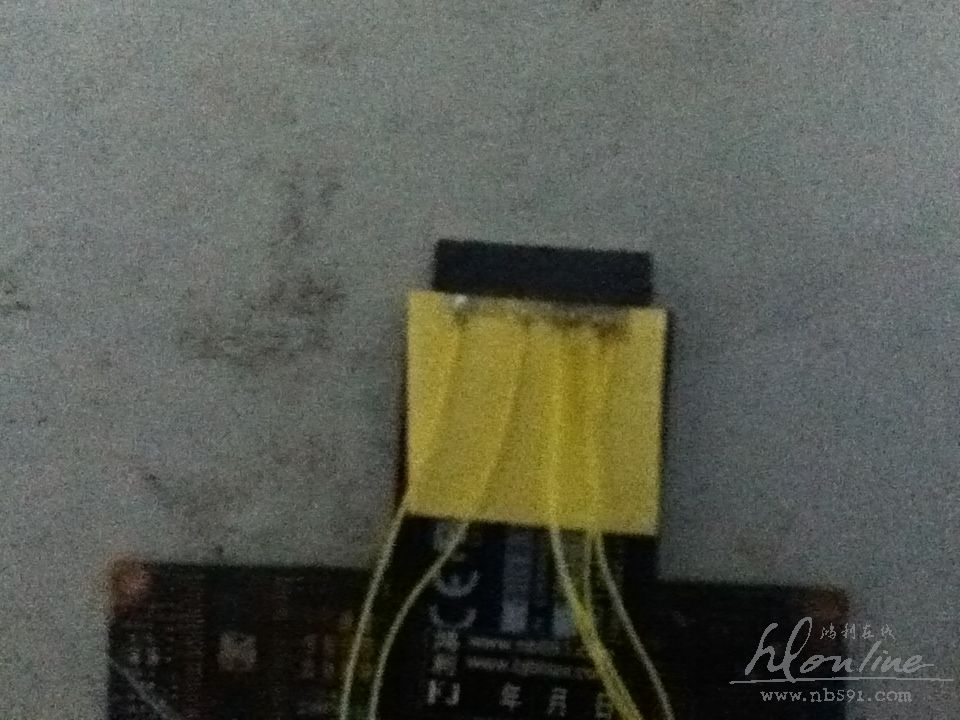

另外一头就与AIR SSD硬盘接口相连

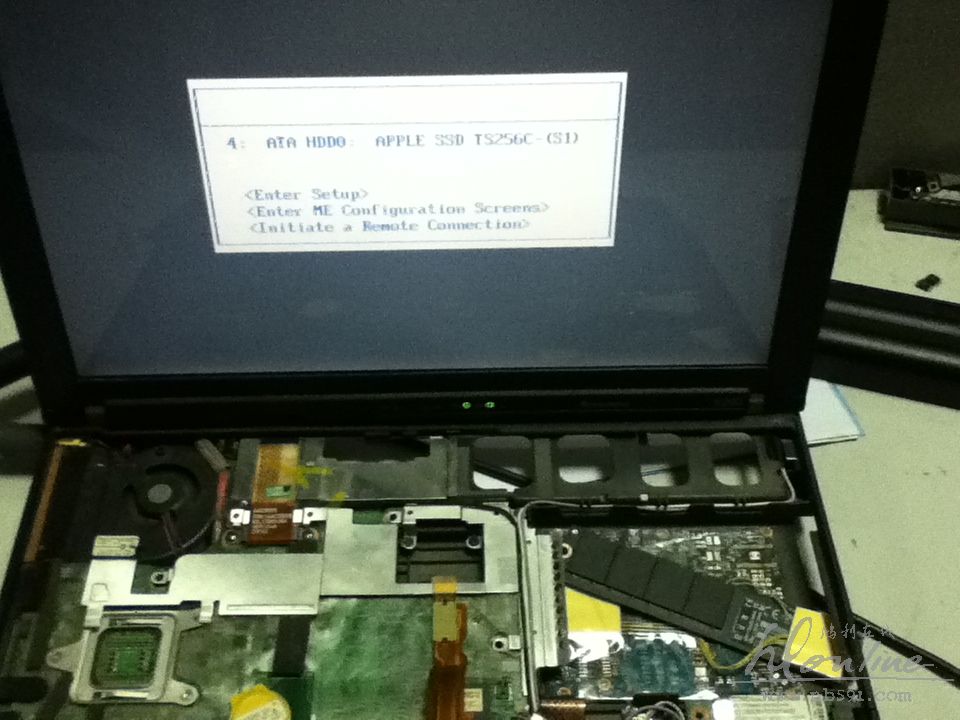

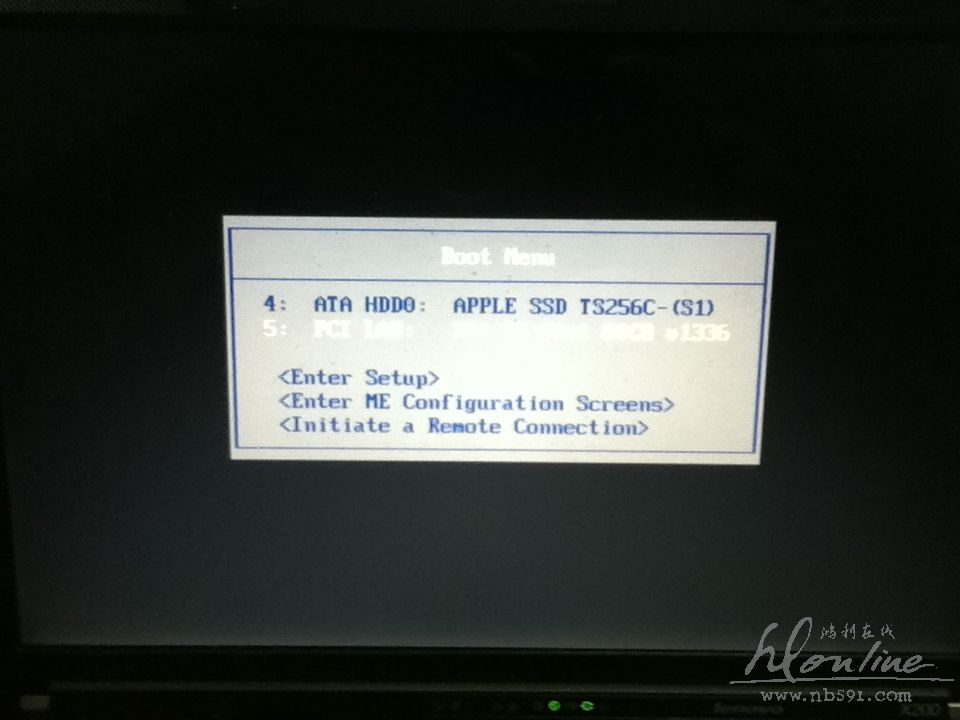

激动的时刻到来了，整个硬盘就这样做好了，下来是装机测试了。

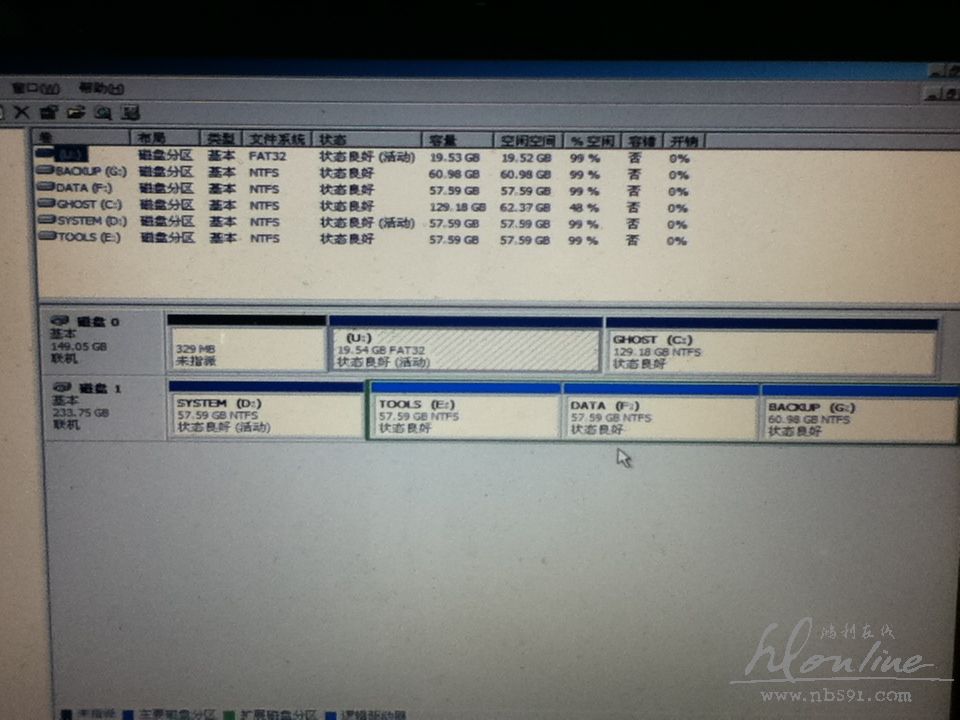

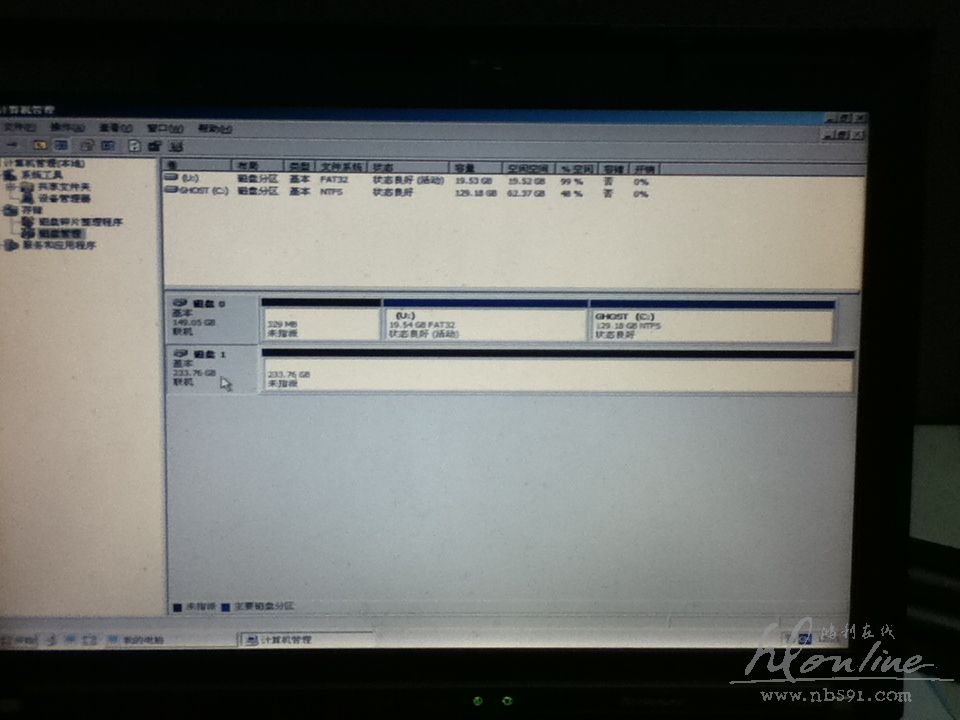

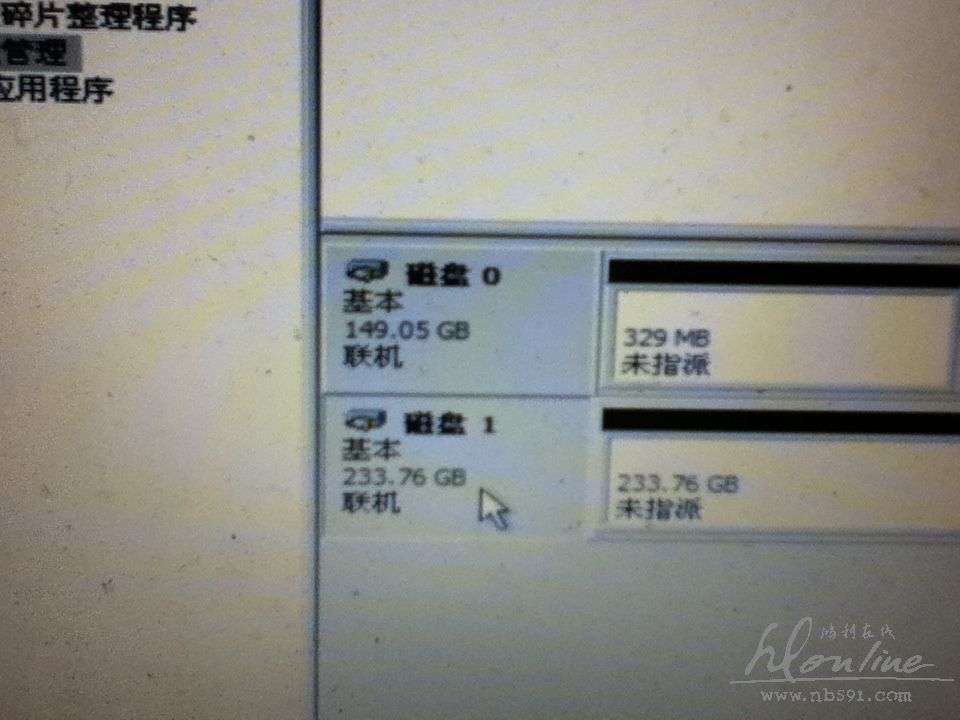

先进PE系统把硬盘格式化

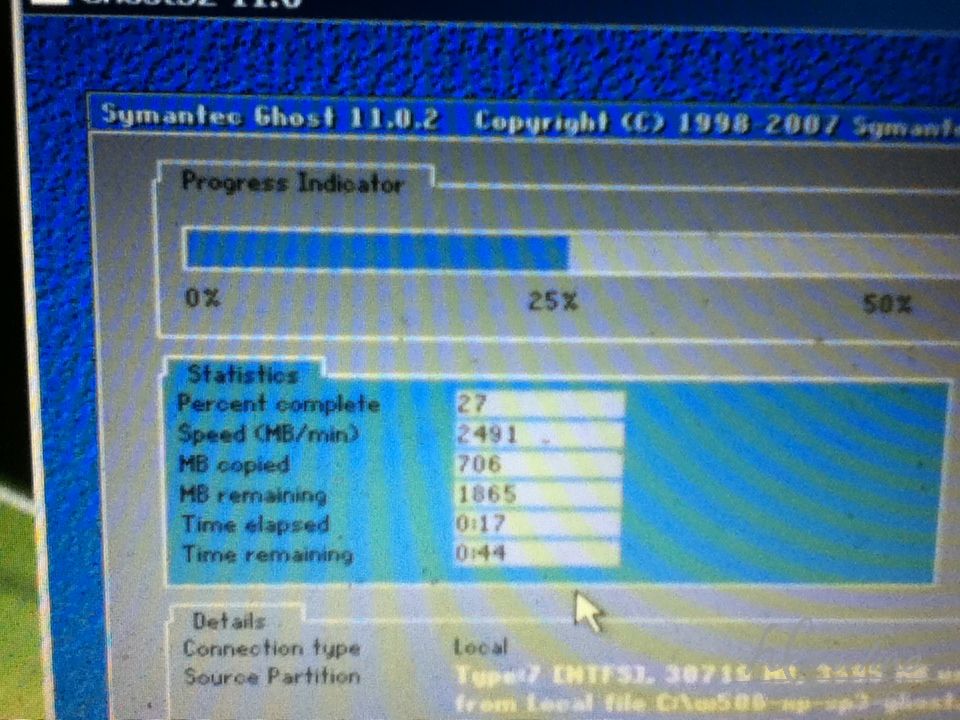

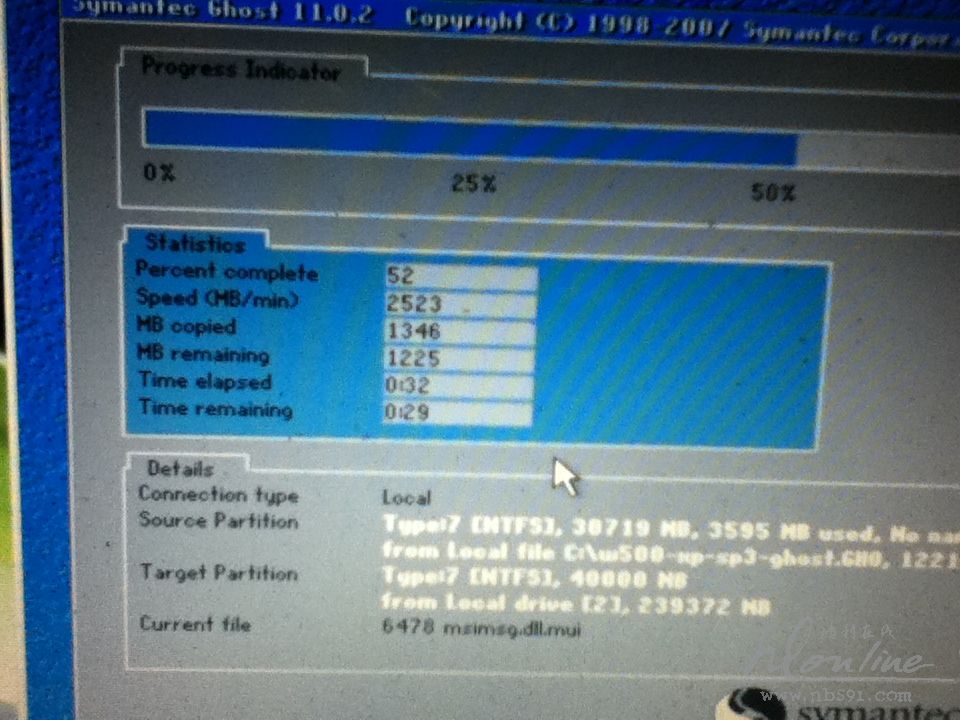

下来就是用GHOST做系统了

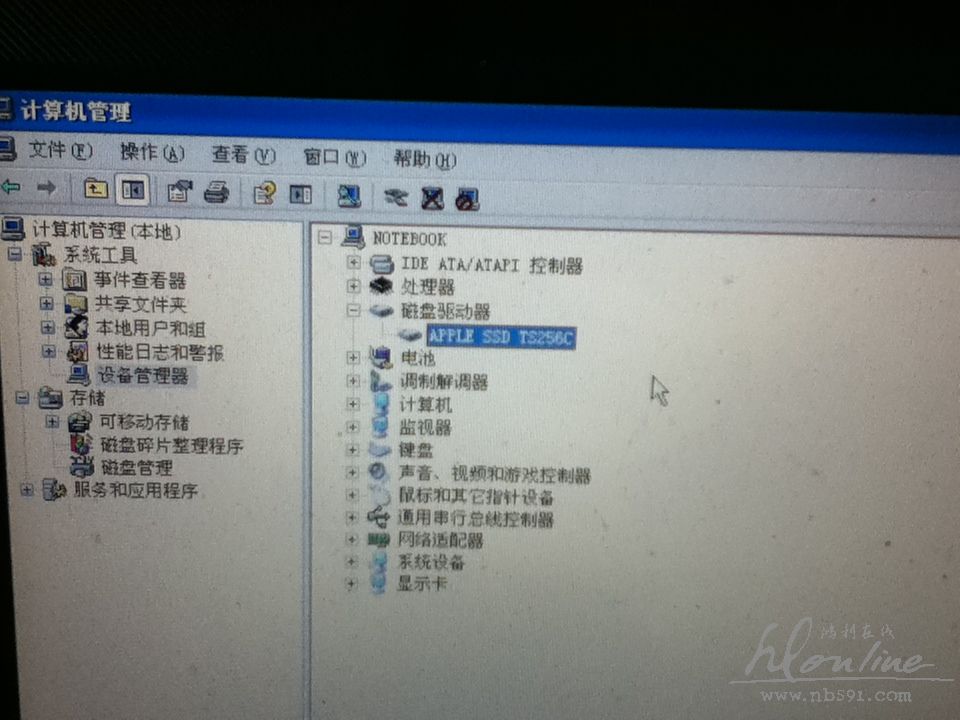

重启进系统，在滚动条那边滚了3下就进XP了

图片附件: 1.jpg (2012-3-8 16:05, 82.14 KB) / 下载次数 9775
http://115.28.246.150:8989/attachment.php?aid=73915&k=a8657fdcc709b08363d5b9c802705edb&t=1768213174&sid=7Yp2x7

图片附件: 2.jpg (2012-3-8 16:07, 86.67 KB) / 下载次数 9695
http://115.28.246.150:8989/attachment.php?aid=73916&k=3bd0b5fc4b469dd612bd61817890336b&t=1768213174&sid=7Yp2x7

图片附件: 3.jpg (2012-3-8 16:07, 77.02 KB) / 下载次数 9783
http://115.28.246.150:8989/attachment.php?aid=73917&k=61e1af40720c1f010b1c80a2ab94e21b&t=1768213174&sid=7Yp2x7

图片附件: 4.jpg (2012-3-8 16:07, 82.74 KB) / 下载次数 9775
http://115.28.246.150:8989/attachment.php?aid=73918&k=c39466825db244c0eea77b3d28baab50&t=1768213174&sid=7Yp2x7

图片附件: 5.jpg (2012-3-8 16:07, 92.46 KB) / 下载次数 9498
http://115.28.246.150:8989/attachment.php?aid=73919&k=397867b6e43640fd432026da0e646665&t=1768213174&sid=7Yp2x7

图片附件: 6.jpg (2012-3-8 16:11, 100.48 KB) / 下载次数 9481
http://115.28.246.150:8989/attachment.php?aid=73920&k=3058788011085e35514bf540aa829c30&t=1768213174&sid=7Yp2x7

图片附件: 7.jpg (2012-3-8 16:11, 77.89 KB) / 下载次数 9675
http://115.28.246.150:8989/attachment.php?aid=73921&k=7b09ec87c859594b58e6a7e0cc603442&t=1768213174&sid=7Yp2x7

图片附件: 8.jpg (2012-3-8 16:11, 101.15 KB) / 下载次数 9733
http://115.28.246.150:8989/attachment.php?aid=73922&k=cac25b111f76aca06102b1b041a6aabf&t=1768213174&sid=7Yp2x7

图片附件: 9.jpg (2012-3-8 16:11, 85.99 KB) / 下载次数 9731
http://115.28.246.150:8989/attachment.php?aid=73923&k=10eb74de30c9c74967302f7038b36d4d&t=1768213174&sid=7Yp2x7

图片附件: 10.jpg (2012-3-8 16:11, 84.36 KB) / 下载次数 9649
http://115.28.246.150:8989/attachment.php?aid=73924&k=d734f42c0150aa9761f7b6d76b384d05&t=1768213174&sid=7Yp2x7

图片附件: 11.jpg (2012-3-8 16:14, 90.93 KB) / 下载次数 9644
http://115.28.246.150:8989/attachment.php?aid=73925&k=de2ad69704dd8f53e37acfc1a26d44ca&t=1768213174&sid=7Yp2x7

图片附件: 12.jpg (2012-3-8 16:14, 98.09 KB) / 下载次数 9638
http://115.28.246.150:8989/attachment.php?aid=73926&k=e20ebdde7b90bf4e070ffd7ac3abfaa5&t=1768213174&sid=7Yp2x7

图片附件: 13.jpg (2012-3-8 16:14, 101.21 KB) / 下载次数 9618
http://115.28.246.150:8989/attachment.php?aid=73927&k=13cff478c5ba6b627daed8bafb4ceeef&t=1768213174&sid=7Yp2x7

图片附件: 14.jpg (2012-3-8 16:14, 94.01 KB) / 下载次数 9559
http://115.28.246.150:8989/attachment.php?aid=73928&k=26852e35ce2a3aad94aac9e064f08358&t=1768213174&sid=7Yp2x7

图片附件: 15.jpg (2012-3-8 16:17, 103.06 KB) / 下载次数 9603
http://115.28.246.150:8989/attachment.php?aid=73929&k=e3c3e30fb37c353aa7c457e581345a27&t=1768213174&sid=7Yp2x7

图片附件: 16.jpg (2012-3-8 16:17, 90.87 KB) / 下载次数 9631
http://115.28.246.150:8989/attachment.php?aid=73930&k=8cf14e0edf3651c7fe69d25228496a3c&t=1768213174&sid=7Yp2x7

图片附件: 17.jpg (2012-3-8 16:17, 111.67 KB) / 下载次数 9580
http://115.28.246.150:8989/attachment.php?aid=73931&k=6fc14ba6ff69ef81a88a1e4dee29c2df&t=1768213174&sid=7Yp2x7

图片附件: 18.jpg (2012-3-8 16:18, 108.49 KB) / 下载次数 9584
http://115.28.246.150:8989/attachment.php?aid=73932&k=96c4f31446c1d415d7c3bdb4455cd737&t=1768213174&sid=7Yp2x7

图片附件: 19.jpg (2012-3-8 16:18, 86.98 KB) / 下载次数 9599
http://115.28.246.150:8989/attachment.php?aid=73933&k=a5c93b5e777b8593122e477ce80860e8&t=1768213174&sid=7Yp2x7

图片附件: 20.jpg (2012-3-8 16:19, 103.1 KB) / 下载次数 9424
http://115.28.246.150:8989/attachment.php?aid=73934&k=e7b088d1329d9c84724e25399ffa28eb&t=1768213174&sid=7Yp2x7

图片附件: 21.jpg (2012-3-8 16:22, 92.81 KB) / 下载次数 9656
http://115.28.246.150:8989/attachment.php?aid=73935&k=ff8d37d0a6e624c5bbcd0c405ea56de9&t=1768213174&sid=7Yp2x7

图片附件: 22.jpg (2012-3-8 16:22, 49.67 KB) / 下载次数 10167
http://115.28.246.150:8989/attachment.php?aid=73936&k=a292afedc8785a433c821a6b82455d00&t=1768213174&sid=7Yp2x7

图片附件: 23.jpg (2012-3-8 16:22, 51.71 KB) / 下载次数 9846
http://115.28.246.150:8989/attachment.php?aid=73937&k=7a2d0509de4462a7c47a37aa2166461f&t=1768213174&sid=7Yp2x7

图片附件: 25.jpg (2012-3-8 16:24, 64.01 KB) / 下载次数 9788
http://115.28.246.150:8989/attachment.php?aid=73938&k=3b0b8174fd0516353311b41c8a2f41aa&t=1768213174&sid=7Yp2x7

图片附件: 26.jpg (2012-3-8 16:24, 78.67 KB) / 下载次数 9717
http://115.28.246.150:8989/attachment.php?aid=73939&k=4cb88286a81498481b446bacb7d66c71&t=1768213174&sid=7Yp2x7

图片附件: 27.jpg (2012-3-8 16:25, 84.09 KB) / 下载次数 9716
http://115.28.246.150:8989/attachment.php?aid=73940&k=2bfeb07af5d2161e4db0eb52ecb62fa9&t=1768213174&sid=7Yp2x7

图片附件: 28.jpg (2012-3-8 16:26, 121.87 KB) / 下载次数 9491
http://115.28.246.150:8989/attachment.php?aid=73941&k=adb464a6066c0fae7f0eda76cc7c3ca6&t=1768213174&sid=7Yp2x7

图片附件: 29.jpg (2012-3-8 16:26, 103.61 KB) / 下载次数 9577
http://115.28.246.150:8989/attachment.php?aid=73942&k=c147a0865ae4f5d679d2349d21b2d374&t=1768213174&sid=7Yp2x7

图片附件: 30.jpg (2012-3-8 16:29, 78.94 KB) / 下载次数 9885
http://115.28.246.150:8989/attachment.php?aid=73943&k=2ff447c78ca4265fc4bd5f016eee0578&t=1768213174&sid=7Yp2x7

图片附件: 24.jpg (2012-3-8 16:29, 84.2 KB) / 下载次数 9617
http://115.28.246.150:8989/attachment.php?aid=73944&k=9d6d1d0b5d1de649780fd482e9a5b215&t=1768213174&sid=7Yp2x7

图片附件: 31.jpg (2012-3-8 16:29, 78.65 KB) / 下载次数 9647
http://115.28.246.150:8989/attachment.php?aid=73945&k=ee37eeb162febacbd963050c7caf018a&t=1768213174&sid=7Yp2x7

作者: bjde 时间: 2012-3-8 16:24

你也太强了吧……

作者: 鸿扬盛世 时间: 2012-3-8 17:12

设想一下如果下面的那个是个7MM厚的薄盘，你在改装上一个SSD 那不就是双硬盘了吗

作者: 嫣然玲珑笑 时间: 2012-3-8 17:16

求研究双硬盘

作者: eulota 时间: 2012-3-8 18:23

这也太强了，膜拜..

作者: GNMXD 时间: 2012-3-8 18:57

服了，不过这不够“坚固”呢，

作者: 蒋工 时间: 2012-3-8 18:58

服了，不过这不够“坚固”呢，
GNMXD 发表于 2012-3-8 18:57

用双面胶就可以粘上了，一点问题都没有。

作者: wangj590 时间: 2012-3-8 19:47

不错，可以推广一下，毕竟那个256的ssd才1000块钱

作者: wangj590 时间: 2012-3-8 19:54

网上有卖转接卡的，但是不支持笔记本，蒋公看有没有办法放进小黑里面，你现在这个方法有点乱

作者: tjlmb 时间: 2012-3-8 20:19

有没有读写速度测试数据？蒋工这个办法很不错！
从接口到SSD那一段线两组数据线是差分线，是不是截一段台机的SATA硬盘线焊上效果会更好一点？

作者: chuangwaidewo 时间: 2012-3-8 22:20

这个要认真膜拜下~~

作者: xujingyu918 时间: 2012-3-9 08:21

祝楼主成功

作者: penguin 时间: 2012-3-9 09:26

简直了。。。。。

作者: jjjdwj 时间: 2012-3-9 09:26

样子难看了点，手艺真不错

作者: 猫女豺狼 时间: 2012-3-9 11:24

服了。技术派的。

作者: kball 时间: 2012-3-9 12:25

各种飞线啊。。。。。

作者: askalex 时间: 2012-3-9 12:57

好东西。强人。

作者: tudousi 时间: 2012-3-9 13:19

DIY精神……顶起！！

作者: kera1987 时间: 2012-3-9 21:06

牛人啊，顶一下

作者: hdwwt007 时间: 2012-3-9 21:31

技术技术

作者: xiangbi 时间: 2012-3-10 14:44

这小手艺，刚刚的啊。

作者: longwt 时间: 2012-3-12 20:51

强

强

强

作者: 无敌老哥 时间: 2012-3-12 21:56

到处都早就有这个教程了

作者: luxoven 时间: 2012-3-14 05:25

太强悍了，最强的是那根东东斜着插进去了

作者: andreysun 时间: 2012-3-14 08:58

蒋工太牛逼了！！！！

作者: fangxia 时间: 2012-3-14 14:49

AIR的256G要1100还要改涛宝上卖的

作者: fangxia 时间: 2012-3-14 14:49

AIR的256G要1100还要改

作者: fangxia 时间: 2012-3-14 14:51

AIR的256G要1100还要改
不如上淘宝上买一个全新的三星的13XX或者lntel 原装拆机的也才1300
SATA 口的直接能用有必要这么DIY吗

作者: 狼牙 时间: 2012-3-18 10:41

硬盘盖能合上吗？
