标题: 鸿利快修又添利器 [干燥箱] [打印本页]

作者: dv2d4admin 时间: 2007-11-14 11:50 标题: 鸿利快修又添利器 [干燥箱]

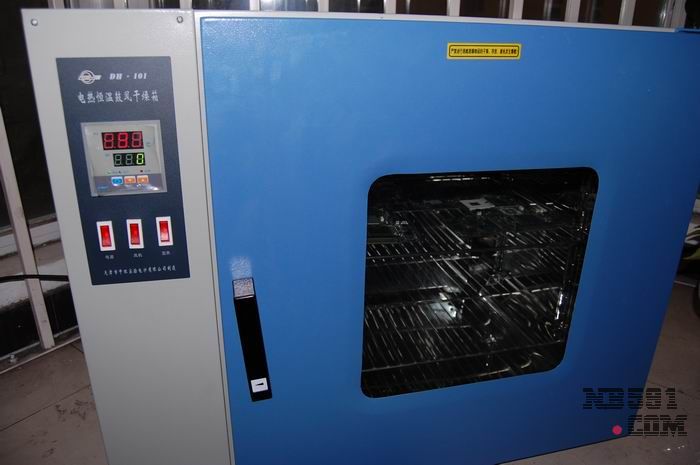

主要用于干燥电脑主板防止做BGA的过程变形增加做南桥显卡BGA的成功率提高修复率干燥过程需要4--5个小时左右

尤其对于非常薄的主板例如X60 X61 X41的主板做BGA非常容易将板子做死原因是板子变形

另

IBM主板自后期生产的43以后的60 61系列南桥北桥显卡等大的芯片都在出厂的时候点了黑胶点胶的目的是为了防止芯片因为热量达到一定程度后机器被移动例如在开机的时候单手拿笔记本很容易造成大芯片脱焊现象因为机器芯片已经很热了这个时候单手拿机器使得本来已经松动变软的芯片锡球开裂虚焊造成机器不稳定

点黑胶的主板做BGA的成功率非常的低因为胶不能让芯片与主板脱离往往连主板的锡球点也粘起来也容易造成BGA过程板子变形因此购入干燥箱做BGA之前先将主板完全干燥使得点胶干燥没有半点水分失去粘性增加成功率

图片附件: DSC_0006.JPG (2007-11-14 11:50, 71.92 KB) / 下载次数 3902
http://115.28.246.150:8989/attachment.php?aid=17773&k=09147b74aeb4a981d69fd7c78495b7eb&t=1791607133&sid=UAfbBU

图片附件: DSC_0008.JPG (2007-11-14 11:50, 30.99 KB) / 下载次数 3955
http://115.28.246.150:8989/attachment.php?aid=17774&k=5ac260d155755ef7e5c16196e90ff2a0&t=1791607133&sid=UAfbBU

图片附件: DSC_0010.JPG (2007-11-14 11:50, 74.22 KB) / 下载次数 3939
http://115.28.246.150:8989/attachment.php?aid=17775&k=8d15234905fc264ba8b13f06cd2956d2&t=1791607133&sid=UAfbBU

图片附件: DSC_0012.JPG (2007-11-14 11:50, 73.83 KB) / 下载次数 4011
http://115.28.246.150:8989/attachment.php?aid=17776&k=20c913163fe6955f2649ee169e0d7e15&t=1791607133&sid=UAfbBU

图片附件: DSC_0014.JPG (2007-11-14 11:51, 70.53 KB) / 下载次数 4010
http://115.28.246.150:8989/attachment.php?aid=17777&k=a8064d970d3c3cad2fbf2c2e15a72bc6&t=1791607133&sid=UAfbBU

图片附件: DSC_0015.JPG (2007-11-14 11:51, 32.07 KB) / 下载次数 3947
http://115.28.246.150:8989/attachment.php?aid=17778&k=05c3acce7a314e4a8e6471a17d074647&t=1791607133&sid=UAfbBU

图片附件: DSC_0017.JPG (2007-11-14 11:51, 56.48 KB) / 下载次数 3864
http://115.28.246.150:8989/attachment.php?aid=17779&k=693c152d69adf57a03e87788eb5caea4&t=1791607133&sid=UAfbBU

图片附件: DSC_0018.JPG (2007-11-14 11:51, 37.24 KB) / 下载次数 3775
http://115.28.246.150:8989/attachment.php?aid=17780&k=897071086f7d7d4d4e5d129c3947617a&t=1791607133&sid=UAfbBU

作者: 博扬新思 时间: 2007-11-14 12:21

烤箱

作者: dv2d4admin 时间: 2007-11-14 12:25

原帖由 博扬新思 于 2007-11-14 12:21 发表
烤箱

图片附件: 未命名.jpg (2007-11-14 12:25, 4.38 KB) / 下载次数 3362
http://115.28.246.150:8989/attachment.php?aid=17781&k=a16742deeea526ec17ee149d5e5e5a7d&t=1791607133&sid=UAfbBU

作者: libo93133 时间: 2007-11-14 12:36

好像用来烘羊肉串很不错

作者: koust 时间: 2007-11-14 13:08

我们实验室的烘干箱
哈哈

作者: d-x-s 时间: 2007-11-14 13:15

原帖由 博扬新思 于 2007-11-14 12:21 发表
烤箱

作者: zdf1973 时间: 2007-11-14 13:17

恭喜老吴又添维修利器。这个家伙很费电吧，呵呵

作者: ying 时间: 2007-11-14 14:18

支持HL，没向我哥推荐错地方！

作者: 天堂翔宇鸟 时间: 2007-11-14 14:34

这个箱子很猛啊，抽干水分的啊，

作者: ad8888 时间: 2007-11-14 15:45

下次哪位手机掉水里可以捞上来找LW烘干了

作者: blast1982 时间: 2007-11-14 15:51

LW怎么不弄个进口的？太抠门了！

作者: I小B黑M 时间: 2007-11-14 17:04

牛！更不怕小黑有啥毛病了～

作者: electrocpr 时间: 2007-11-14 18:15

洗完衣服不用晾了。。。。

作者: richwindow 时间: 2007-11-14 22:41

我们实验室好几个，把玻璃仪器烘干，植物原料烘干。

作者: 月的影子 时间: 2007-11-14 23:32

设备很专业

图片很炫目

黑迷很高兴

作者: aokeer 时间: 2007-11-14 23:34

下次到老吴那儿去吃烤肉!

作者: bigsnail 时间: 2007-11-15 00:11

呵呵，和我们实验室的烘箱一样嘛

作者: dv2d4admin 时间: 2007-11-15 11:04

原帖由 blast1982 于 2007-11-14 15:51 发表
LW怎么不弄个进口的？太抠门了！

捍卫我们的工业支持我们的品牌

这个足够我克服61 43的南北桥显卡点黑胶的技术问题了

最高温度可以达到220度足够了

作者: chyy 时间: 2007-11-15 14:48

超赞！设备越来越先进！

作者: mystyle1023 时间: 2007-11-15 15:48

太好了.让我也进去待会吧~~~~~~

作者: 蒋工 时间: 2007-11-15 16:21

原帖由 mystyle1023 于 2007-11-15 15:48 发表
太好了.让我也进去待会吧~~~~~~

比蒸桑拿还舒服呢

作者: chuangxin8 时间: 2007-11-22 13:51

哈哈，烤全人了啊，哈哈哈

作者: ychljx 时间: 2007-11-22 14:30

微波炉特大号？

作者: matao111 时间: 2007-11-25 19:40

呵呵
支持好东西呵呵

作者: williamzhangww 时间: 2007-11-25 19:50

又有好东西啦，这个多少钱啊？没说价格啊！

作者: sweetbox45 时间: 2007-12-3 16:24

大学做岩土实验的时候用过类似的　　哈哈

作者: teddy56 时间: 2007-12-12 16:51

支持HL,为人民服务.

作者: 心在飞翔 时间: 2008-1-8 20:12

干燥箱在工厂中理论上要运行24小时才行，，保证BGA干燥

作者: chriswang7 时间: 2008-2-28 10:22

利器

作者: roymand 时间: 2008-2-28 15:10

好大个烤箱.....
