标题: 两种PC卡槽的区别？ [打印本页]

作者: domingo 时间: 2008-5-17 11:34 标题: 两种PC卡槽的区别？

发现不同型号得T61,PC卡槽是不同得。

据说说:有的型号的T61把PCI-Express插槽去掉了，取而代之的是3G电话卡插槽，如图1.

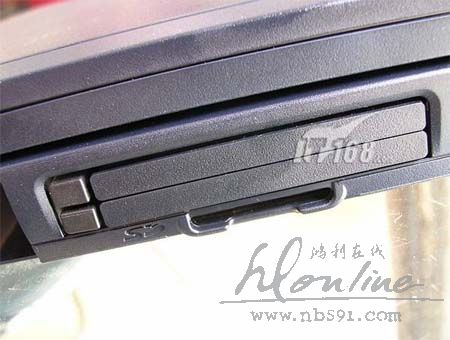

有的为双PC卡槽.
下面卡槽为原PC卡槽,上面的卡槽为PC二代卡槽，为缺角的那种卡使用。如图2

是这样吗?

[ 本帖最后由 domingo 于 2008-5-18 08:41 编辑 ]

图片附件: 1.jpg (2008-5-17 11:34, 60.71 KB) / 下载次数 4675
http://115.28.246.150:8989/attachment.php?aid=21960&k=65d9adc8d4e15bb44b3b1ed2f2e20e92&t=1732367274&sid=69ayaO

图片附件: 2.jpg (2008-5-17 11:34, 52.24 KB) / 下载次数 4607
http://115.28.246.150:8989/attachment.php?aid=21961&k=619a011d0e0a6a7300f30e99a76a953f&t=1732367274&sid=69ayaO

作者: topmix 时间: 2008-5-17 12:53

学习了```````````

作者: robyfag 时间: 2008-5-17 13:28

我想问一下，安装两种卡的卡槽，里面放什么卡的？
用来干什么啊？我的是t43！

作者: I小B黑M 时间: 2008-5-17 14:15

好像是吧，没太注意过～

作者: domingo 时间: 2008-5-17 14:20

原帖由 robyfag 于 2008-5-17 13:28 发表
我想问一下，安装两种卡的卡槽，里面放什么卡的？
用来干什么啊？我的是t43！

这个需要有相应的卡才能尝试使用。
有经验得朋友可介绍一下。如能上图更佳。

作者: 听风紫云轩 时间: 2008-5-17 17:39

t43两种卡的卡槽可以放长方形和梯形的PC卡

作者: domingo 时间: 2008-5-17 17:44

原帖由 听风紫云轩 于 2008-5-17 17:39 发表
t43两种卡的卡槽可以放长方形和梯形的PC卡

如果能看看那两种卡就更好了。

作者: lliux 时间: 2008-5-17 17:50

T43 具备两种PC卡插槽，分别是上方的 Express 卡（缺口的）下方的 PCMCIA 卡（方形的）插槽。

作者: domingo 时间: 2008-5-17 18:00

原帖由 lliux 于 2008-5-17 17:50 发表
T43 具备两种PC卡插槽，分别是上方的 Express 卡（缺口的）下方的 PCMCIA 卡（方形的）插槽。

谢谢!

以下图片中得卡都是哪种呢?

图片附件: 1.jpg (2008-5-17 18:00, 19.59 KB) / 下载次数 3958
http://115.28.246.150:8989/attachment.php?aid=21963&k=daf986a6daa6c955128651d4fbb498e7&t=1732367274&sid=69ayaO

图片附件: 2.JPG (2008-5-17 18:00, 49.62 KB) / 下载次数 3968
http://115.28.246.150:8989/attachment.php?aid=21964&k=93449b789c3f2df602ca15ca2bbd8e19&t=1732367274&sid=69ayaO

图片附件: 3.jpg (2008-5-17 18:00, 93.27 KB) / 下载次数 3928
http://115.28.246.150:8989/attachment.php?aid=21965&k=86d27d71b4bf94417fdb4043848fb3fb&t=1732367274&sid=69ayaO

图片附件: 4.jpg (2008-5-17 18:00, 42.14 KB) / 下载次数 3996
http://115.28.246.150:8989/attachment.php?aid=21966&k=ffdede4e58ff4df60f82dd0b24e1435f&t=1732367274&sid=69ayaO

图片附件: 5.jpg (2008-5-17 18:00, 17.43 KB) / 下载次数 3903
http://115.28.246.150:8989/attachment.php?aid=21967&k=82ceb5f410808c93f37ec4d2cbe22465&t=1732367274&sid=69ayaO

图片附件: 6.jpg (2008-5-17 18:00, 23.83 KB) / 下载次数 3829
http://115.28.246.150:8989/attachment.php?aid=21968&k=9009dab68258e11368968c37b8e4448c&t=1732367274&sid=69ayaO

图片附件: 7.jpg (2008-5-17 18:01, 23.45 KB) / 下载次数 3926
http://115.28.246.150:8989/attachment.php?aid=21969&k=fd0e761e174093724d919434227f9eb4&t=1732367274&sid=69ayaO

图片附件: 8.jpg (2008-5-17 18:01, 10.66 KB) / 下载次数 4003
http://115.28.246.150:8989/attachment.php?aid=21970&k=d0ebf2f5420b972f3ae11a71903236fd&t=1732367274&sid=69ayaO

作者: domingo 时间: 2008-5-17 18:03

PCMCIA 卡

图片附件: 1.jpg (2008-5-17 18:04, 77.48 KB) / 下载次数 3901
http://115.28.246.150:8989/attachment.php?aid=21971&k=dc84c438c16df12242b91c7b8c12a4a3&t=1732367274&sid=69ayaO

图片附件: 2.jpg (2008-5-17 18:04, 19.43 KB) / 下载次数 3879
http://115.28.246.150:8989/attachment.php?aid=21972&k=6e8bcabc1d73c76c4a072cb8595bb020&t=1732367274&sid=69ayaO

图片附件: 3.jpg (2008-5-17 18:04, 37 KB) / 下载次数 3950
http://115.28.246.150:8989/attachment.php?aid=21973&k=4a40919c75e3108b920be51574446e23&t=1732367274&sid=69ayaO

图片附件: 4.jpg (2008-5-17 18:04, 38.48 KB) / 下载次数 3836
http://115.28.246.150:8989/attachment.php?aid=21974&k=23b9644dc2c1fe15b729e8babba7f47e&t=1732367274&sid=69ayaO

图片附件: 5.jpg (2008-5-17 18:04, 64.77 KB) / 下载次数 4002
http://115.28.246.150:8989/attachment.php?aid=21975&k=4fbb44f35b9ae8ec2a2ab321f8dbbb94&t=1732367274&sid=69ayaO

图片附件: 6.jpg (2008-5-17 18:04, 54.55 KB) / 下载次数 3921
http://115.28.246.150:8989/attachment.php?aid=21976&k=d43383095f8981cbec0545295f1f1de6&t=1732367274&sid=69ayaO

作者: lliux 时间: 2008-5-17 18:07

好像都是Express 卡，上面标着呢。

作者: domingo 时间: 2008-5-17 18:09

笔记本PCMCIA接口与ExpressCard接口区别(转)

PC卡插槽也是象VGA输出端口一样的笔记本电脑标准装备，PC卡属于工业标准（PCMCIA规范），在许多中型数码设备和工业控制设备上也广泛应用，但是日常最多见到的还是在笔记本电脑上。本文中“pc插槽”与“pc插卡”的概念是：pc插卡是笔记本扩展卡，插入笔记本pc插槽里面，但需要插卡跟笔记本插槽同一标准。

可以这样说，在USB和IEEE1394这样即插即用的端口出现之前，PC卡插槽是笔记本电脑上唯一真正支持即插即用的端口，而且因为PCMCIA规范获得广范的支持，市场上PC卡产品可谓多不胜数，为笔记本电脑提供了种类繁多的扩充选择。

图片附件: 1.jpg (2008-5-17 18:09, 30.48 KB) / 下载次数 2811
http://115.28.246.150:8989/attachment.php?aid=21977&k=bce3764fd2339c49a1e2ee48c2118ec0&t=1732367274&sid=69ayaO

作者: domingo 时间: 2008-5-17 18:09

所以，您要购买笔记本串口卡，笔记本并口卡，或者其他笔记本pc卡产品，务必先了解自己所用的笔记本电脑所需配套哪种卡：TypeI/II PCMCIA插卡？ ExpressCard/54 插卡？

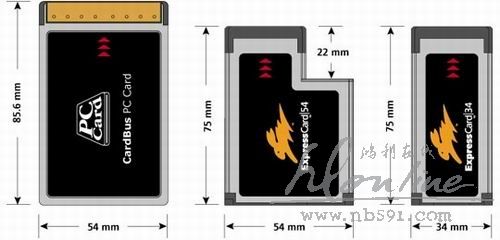

如下图，分别是笔记本TypeI/II/III PCMCIA插卡，ExpressCard/54 插卡(新一代PC卡)，ExpressCard/34 (掌上电脑用多)。

图片附件: 2.jpg (2008-5-17 18:10, 22.56 KB) / 下载次数 2846
http://115.28.246.150:8989/attachment.php?aid=21978&k=f8bc7c76532917922da3040e3306a43f&t=1732367274&sid=69ayaO

作者: domingo 时间: 2008-5-17 18:10

新一代PC卡 Express Card
Intel 在美国举行的IDF Fall2003 上正式把下一代PC 卡命名为Express Card ，PCMCIA 开发了Express Card 标准来推广即插即用的I/O 卡，并进行PCMCIA 卡的升级工作。这个标准是由许多PCMCIA 的成员公司一同开发，其中包括了技术的领先者，系统开发商及卡的生产商。Express Card 不仅体积细小，而且传输速度更快，适合于移动或者桌面平台系统，并且支持USB 2.0以及PCI Express 。

   这种新一代的卡具有两种规格，但都小于目前CARDBUS 卡规格，其中最小的卡是ExpressCard/34 标准，它仅有目前PC卡的一半，这种尺寸更适合于移动设备的接入，比如PDA等。第二种是ExpressCard/54 标准，这种标准用来支持那些需要更大尺寸卡的技术，其中这些应用包括了SMAERCARD 读卡器，CF卡读卡器，以及1.8英寸的硬盘驱动器。不过所有ExprssCard 标准都是5mm厚，但该标准同时允许卡的开发商开发属于它们自己的“扩展”标准。

   由于卡同时支持USB2.0 规格和PCI Express 界面规格，因此卡的生产商可以任意选用一种总线来支持它们的应用程序。要么是性能强大的PCI Express 界面规格，要么是应用广泛的USB 2.0 规格。这种卡同时可以兼容以前的接口和总线，，无需另外再增加芯片组来对其进行修正。

我们在再看看，笔记本内部插槽的比较。比如，IBM 笔记本电脑ThinkPad R51e配备了Express Card插槽，如下图就是拆开笔记本内部的图片，分别是TypeII    PCMCIA插槽，ExpressCard/54插槽。

      总之呢,传统PCI Type I/II/III三种卡间,或者Express卡之间的兼容关系是,两者之间互不兼容,除非是用转接卡.而在同类型号里只要能卡能插进插槽就能兼容使用.而且传统的PCI 三种卡都是通过旁边的一个小按钮来把卡固定的,而Express 34/54卡且勿须此类似按钮,而只要轻轻用力将卡往里压就能把卡取出来或者固定上.

另外，传统的pc插槽，按照外形来分有Type I/II/III，三种者的长宽度均为85.6×54mm，区别在于厚度，TypeI是3.3mm，Type II 是5.0mm;Type III是 10.5mm，它们的接口是完全相同的，都是68针，因此只要PC卡插槽的厚度允许，三种规格的卡都可以通用。笔记本TypeIII插槽兼容TypeI/II/III的pc卡，笔记本TypeII插槽兼容Type I/II的pc卡。

之所以有厚度的区别是因为内置的设备要求不同，例如内存就可以置于最薄的Type I卡中，但是微型硬盘就至少需要TypeII或者Type III卡的厚度才能容纳得下。在笔记本电脑上使用的都是Type II的插槽，两个Type II的插槽叠加在一起就可以容纳Type III的卡，大多数主流光软互换机型和全内置机型装备2个Type II插槽，大多数超轻薄机器都只装备一个Type II插槽。

作者: lliux 时间: 2008-5-17 18:21

嗯，介绍得很详细了。

作者: I小B黑M 时间: 2008-5-17 19:16

学习了～

作者: 电火 时间: 2008-5-17 20:30

获益斐浅~~~~~~~~~~~~~~~
感谢DOMINGO同志！！！

作者: ejun_2006 时间: 2008-5-17 20:35

呵呵向高手致敬！！

作者: cherokee 时间: 2008-5-17 20:45

获益斐浅~~~~~~~~~~~~~~~
感谢DOMINGO同志！！！

作者: domingo 时间: 2008-5-17 20:45

原帖由 ejun_2006 于 2008-5-17 20:35 发表
呵呵向高手致敬！！

我是菜鸟,看到不同得T61,PC卡槽那不同，所以有些疑问.

作者: guodq 时间: 2008-5-18 18:29

哦，原来如此啊。。。。

作者: kobezhaojing 时间: 2008-5-18 18:36

平时总是听说型号不同，看了图才有直观的了解

作者: domingo 时间: 2008-5-18 18:39

原帖由 guodq 于 2008-5-18 18:29 发表
哦，原来如此啊。。。。

借用了您的一张图片。

作者: tczjasra 时间: 2008-5-19 08:13

感觉没啥大不同。。！~样子不一样！~

作者: rainyelf 时间: 2008-5-21 10:23

呵呵向高手致敬！！

作者: yiou 时间: 2008-5-23 10:23

估计是看选的型号决定的

作者: shenwhite 时间: 2008-8-18 13:52

这个还没注意呢改天看一下有什么不同吗？

作者: hifily 时间: 2008-8-31 19:39

嗯，这两种PC一直没有搞明白

作者: wasjz 时间: 2008-8-31 20:06

曾经有这个疑问，现在顾不上了

作者: dearcq 时间: 2008-8-31 22:07

学习了，谢谢·

作者: shenwhite 时间: 2008-8-31 22:24

都说这种卡好贵，不如拿个带蓝牙的手机和带蓝牙的本连接上网省钱

作者: akassi 时间: 2008-9-1 10:05

。。。从没用过。。学习了.

作者: 山贼 时间: 2008-9-1 10:25

还是没看太明白谢谢多斑竹................

作者: wsgc01 时间: 2008-10-9 17:29

汗~一下上了这么多卡

作者: lemon1229 时间: 2008-10-9 17:45

学习了，我的是两个的那种

作者: 锋回血舞 时间: 2008-10-9 18:36

偶的那种是缺角的

作者: intotherain 时间: 2008-10-9 18:41

学习了,原来还有两种

作者: 体育委员 时间: 2008-10-30 21:15

提示: 作者被禁止或删除内容自动屏蔽

作者: yehua688 时间: 2009-1-27 03:15

来学习学习~~

作者: Squalchen 时间: 2009-1-27 13:39

真的好多东西o~~~~

作者: ehappysun 时间: 2009-1-27 14:30

技术帖，学习了。。。

作者: 魔幻天王 时间: 2009-3-14 13:10

学习了～

作者: dnyh 时间: 2009-3-23 03:25

搬个凳子,做着学习

作者: wdzhi 时间: 2009-3-23 14:43

我的t61是上面那种

作者: hitlove 时间: 2009-3-23 14:53

学习了。。。

作者: 雪叶青灵 时间: 2009-3-23 15:13

学习一下~~~

作者: yjj336 时间: 2009-4-28 09:21

好多卡片，哪种好用呀

作者: 大空毅 时间: 2010-3-28 08:15

学习了！！！原来见过，但没这么详细的了解！！！

作者: 吉他情圣 时间: 2010-3-28 09:31

好像是这样的，一般都用不到
