标题: ThinkPad W700硬件维护手册（Hardware Maintenance Manual) [打印本页]

作者: domingo 时间: 2008-9-21 06:38 标题: ThinkPad W700硬件维护手册（Hardware Maintenance Manual)

W700硬件维护手册（Hardware Maintenance Manual)----HMM

官方下载地址：
ftp://ftp.software.ibm.com/pc/pccbbs/mobiles_pdf/43y9442.pdf

------------------------------------------------------------------------------------------------------------------------------------------------------------------
虽然拥有W700的朋友可能没有几人,或者说我们可能没有机会体验W700.
这个手册介绍的非常详细. 有兴趣看一下. 权当增加了解了.

[ 本帖最后由 domingo 于 2008-9-21 08:07 编辑 ]

作者: domingo 时间: 2008-9-21 07:12

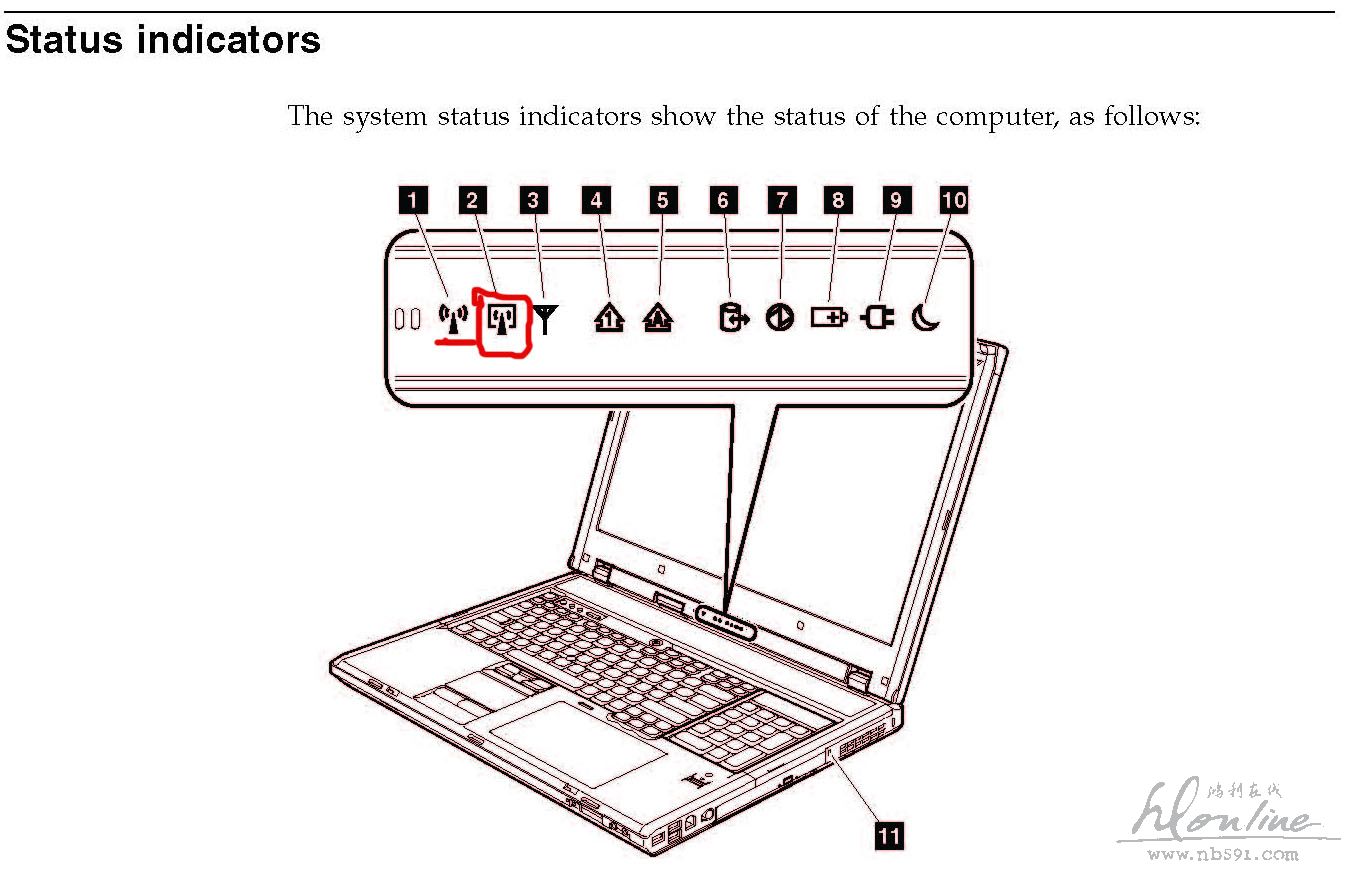

屏幕下方灯板处,相对T61有变化.
10个指示灯.
第三个指示灯在T61中没有,为无线WiMax(802.16)指示灯.
第二个指示灯为蓝牙指示灯.不同于以往机型的蓝牙指示灯.

图片附件: 1.JPG (2008-9-21 07:12, 133.63 KB) / 下载次数 5086
http://115.28.246.150:8989/attachment.php?aid=30224&k=2c65c7871e8433d4af3af2239c6bc84b&t=1756854690&sid=O1Rw14

作者: domingo 时间: 2008-9-21 07:19

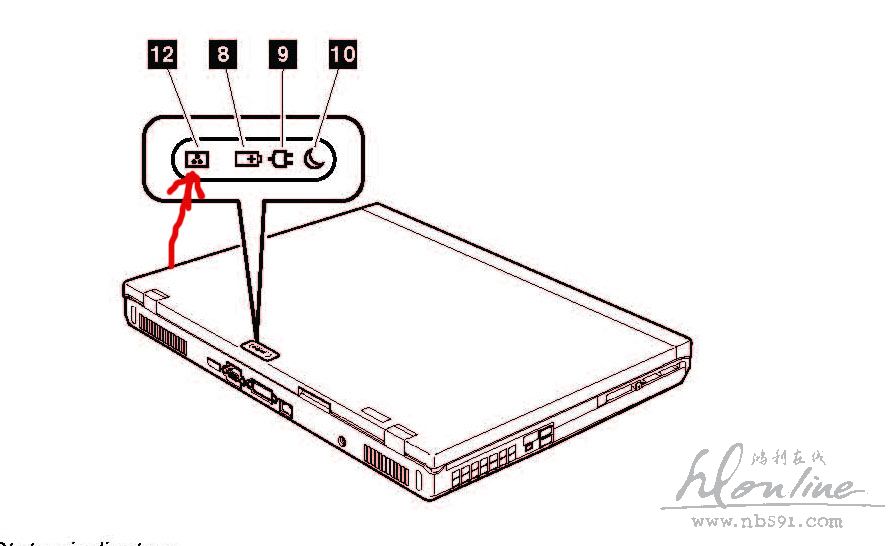

A板上有四个指示灯.
相比于T61增加了颜色校正指示灯
(其余三个指示灯待机状体.电池状态,电源状态均同T61相同)

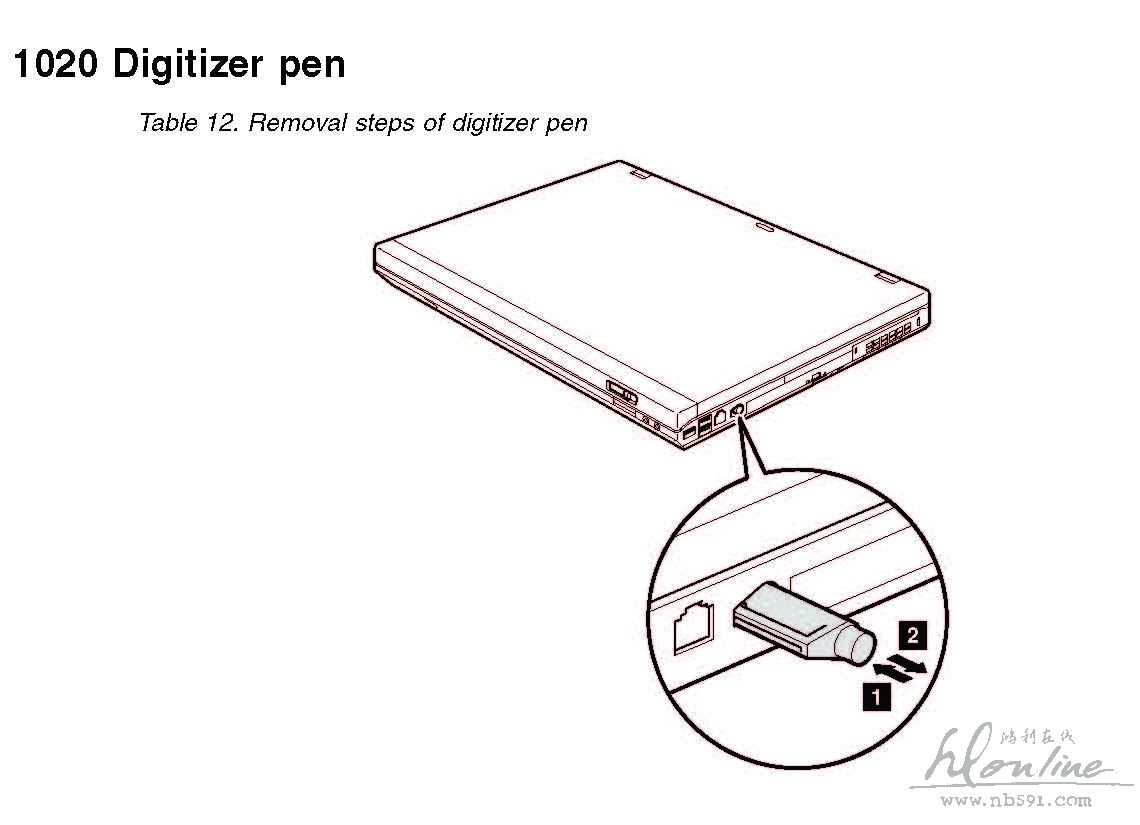

数字笔, X200 Tablet也配有.

[ 本帖最后由 domingo 于 2008-9-21 07:21 编辑 ]

图片附件: 2.JPG (2008-9-21 07:19, 49.04 KB) / 下载次数 5043
http://115.28.246.150:8989/attachment.php?aid=30225&k=1fc1fbc616d7fd3af20495eceae4dafa&t=1756854690&sid=O1Rw14

图片附件: 3.JPG (2008-9-21 07:21, 68.44 KB) / 下载次数 5053
http://115.28.246.150:8989/attachment.php?aid=30226&k=af766b8ccdb267fd0e94ff5adf71d349&t=1756854690&sid=O1Rw14

作者: domingo 时间: 2008-9-21 07:28

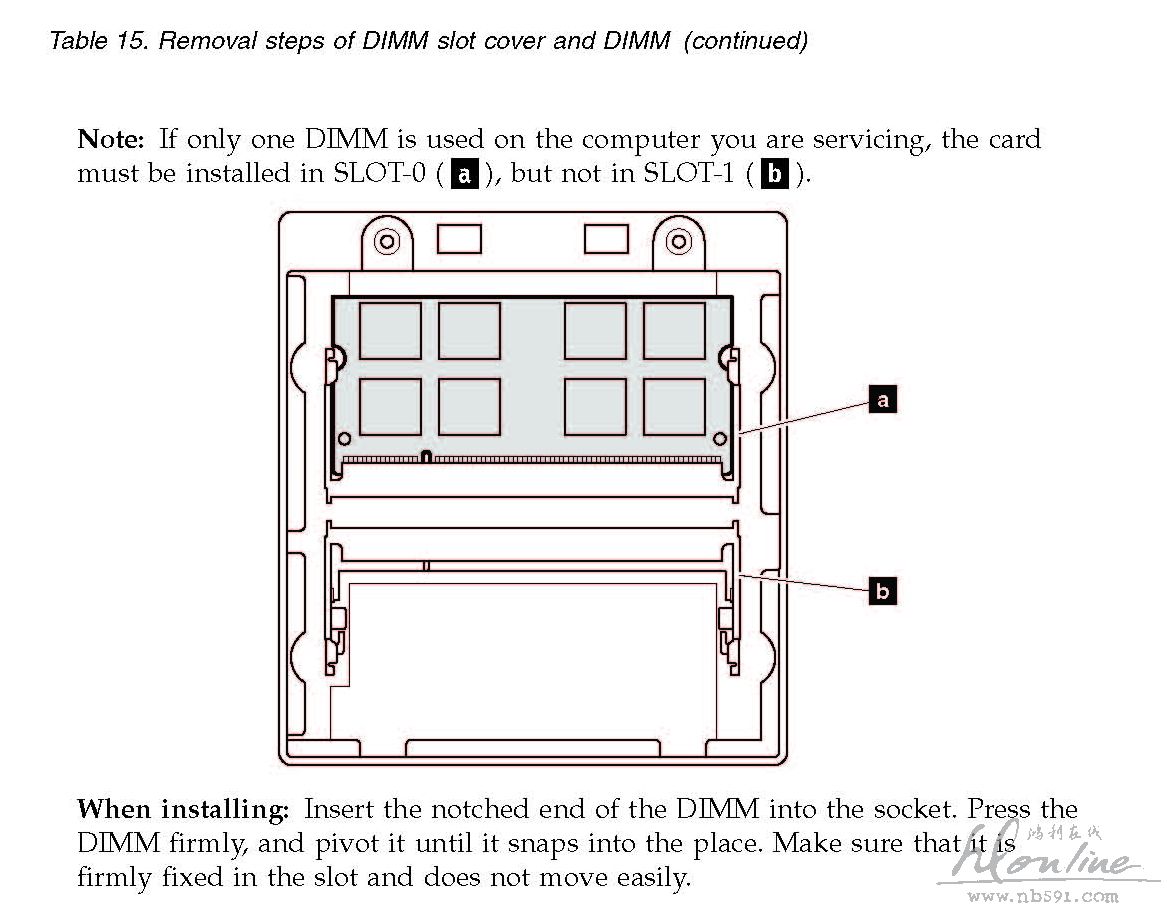

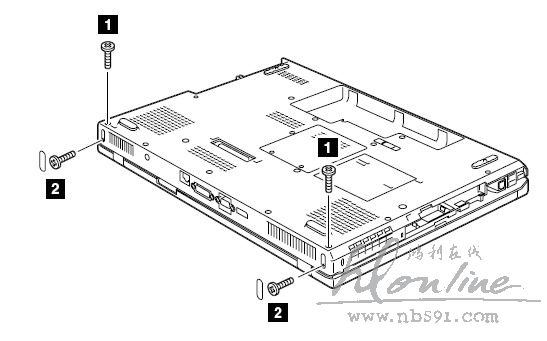

更换内存看起来相对容易.
拧后面的螺丝.注意拧松即可.不要完全卸下.

如果机器只配有一条内存.那么应安装在a位置,而不是b位置

图片附件: 4.JPG (2008-9-21 07:28, 246.34 KB) / 下载次数 4983
http://115.28.246.150:8989/attachment.php?aid=30227&k=c61f01a93b12ec6d520518a7442685cb&t=1756854690&sid=O1Rw14

图片附件: 5.JPG (2008-9-21 07:28, 130.72 KB) / 下载次数 4765
http://115.28.246.150:8989/attachment.php?aid=30228&k=374d516eb90e3de94baf0db2dbeb800e&t=1756854690&sid=O1Rw14

作者: domingo 时间: 2008-9-21 07:33

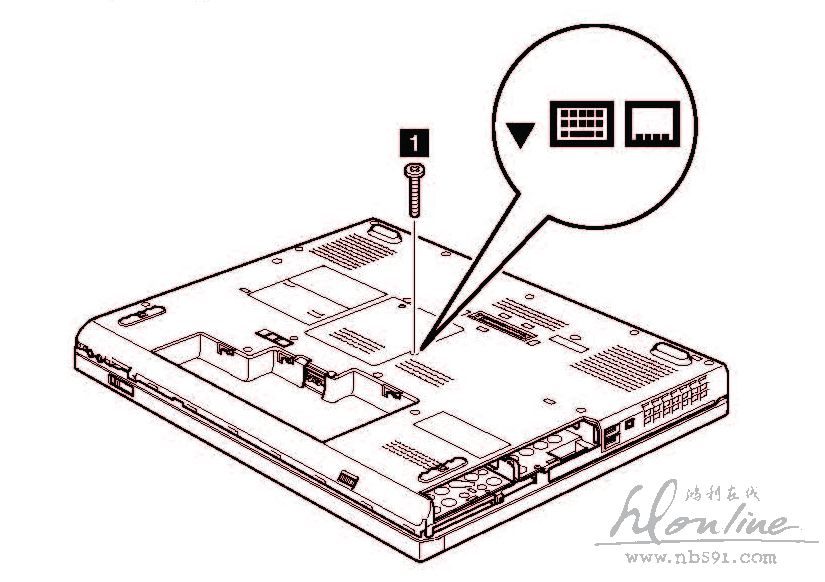

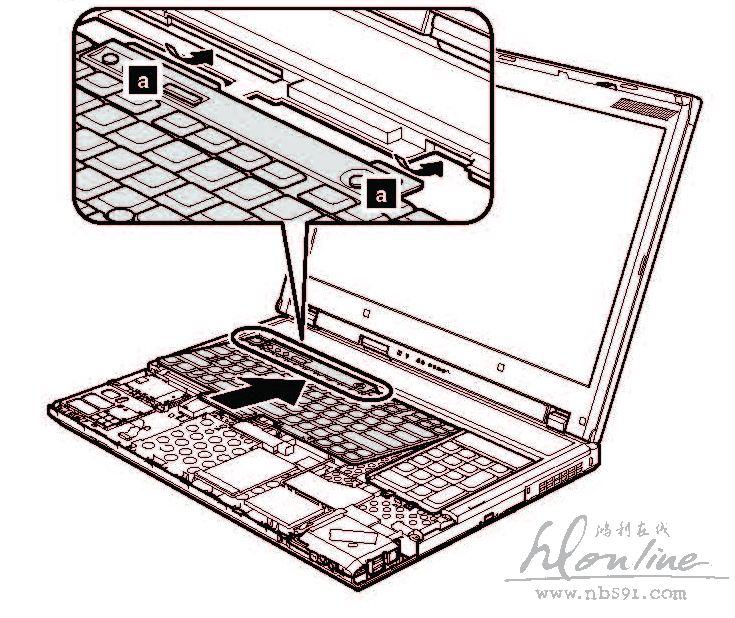

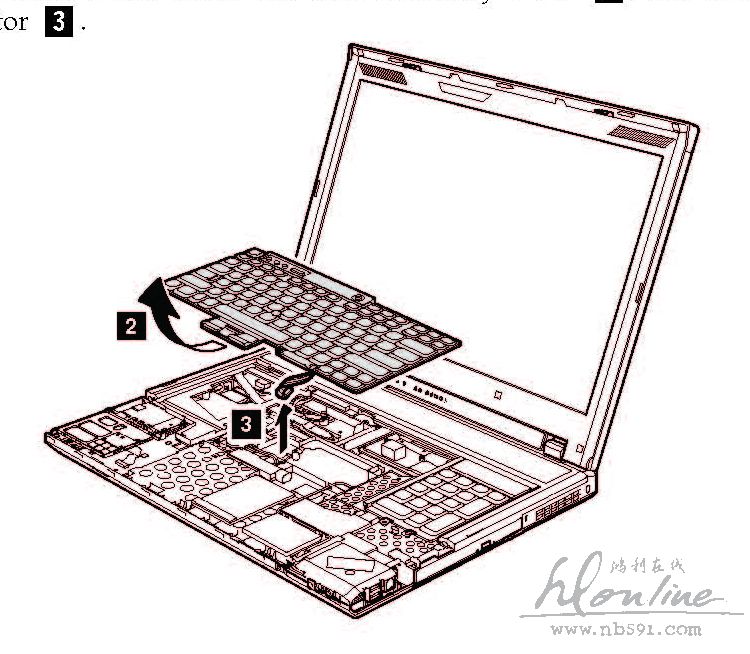

键盘.
按图示位置,拧下一颗螺丝.

按图示箭头方向轻移键盘.然后将键盘取下

安装键盘时.要确保键盘边缘(图中a)在图中边框下方

[ 本帖最后由 domingo 于 2008-9-21 07:35 编辑 ]

图片附件: 6.JPG (2008-9-21 07:33, 76.01 KB) / 下载次数 5048
http://115.28.246.150:8989/attachment.php?aid=30229&k=f385730ff225540a2727d9521eb296bd&t=1756854690&sid=O1Rw14

图片附件: 7.JPG (2008-9-21 07:33, 98.4 KB) / 下载次数 4967
http://115.28.246.150:8989/attachment.php?aid=30230&k=0693a782b680d165b701c1c31e502396&t=1756854690&sid=O1Rw14

图片附件: 8.JPG (2008-9-21 07:35, 118.17 KB) / 下载次数 5084
http://115.28.246.150:8989/attachment.php?aid=30231&k=80913c4c8ebf3a68b81ef3e471988bbf&t=1756854690&sid=O1Rw14

作者: shenwhite 时间: 2008-9-21 07:39

T61有没有这样的介绍啊

作者: domingo 时间: 2008-9-21 07:39

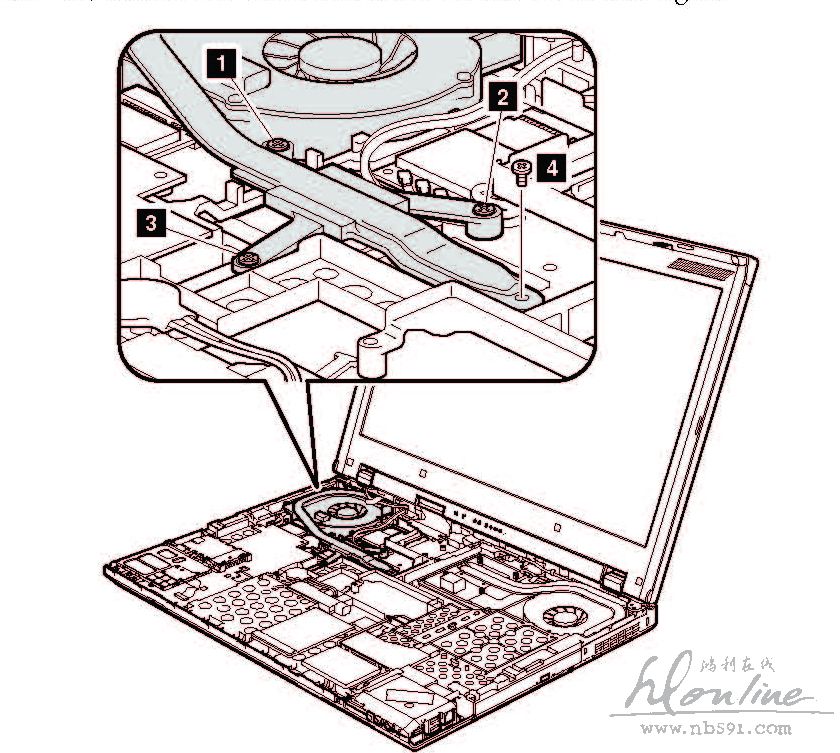

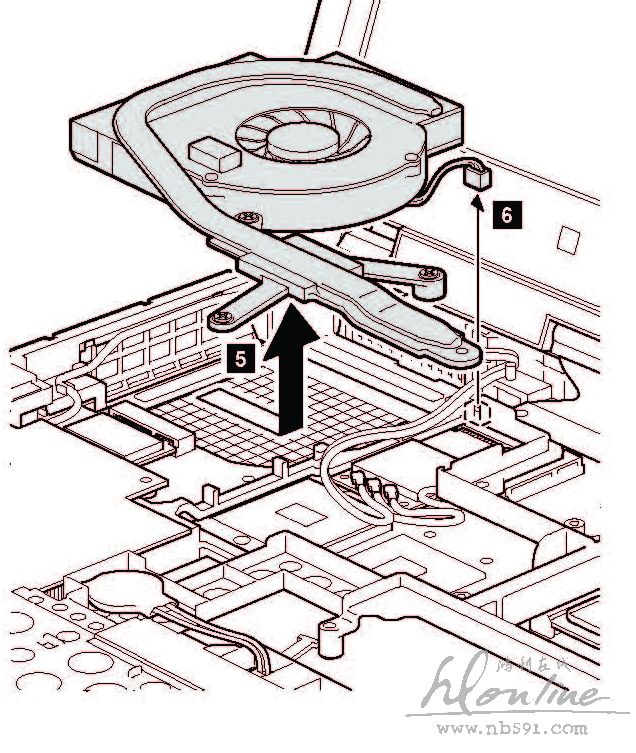

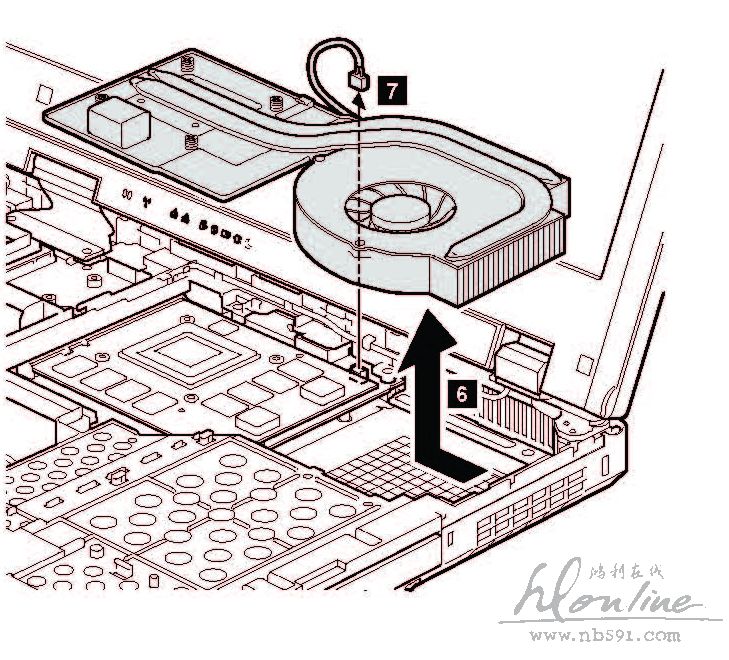

W700配有GPU风扇.
这样机器内部有两个风扇(配有二....奶风扇??

应该不算)

CPU风扇

GPU风扇

[ 本帖最后由 domingo 于 2008-9-21 07:43 编辑 ]

图片附件: 9.JPG (2008-9-21 07:40, 147.02 KB) / 下载次数 5075
http://115.28.246.150:8989/attachment.php?aid=30232&k=0d2600d7695e8c642f2c5ffe13064e10&t=1756854690&sid=O1Rw14

图片附件: 10.JPG (2008-9-21 07:43, 136.41 KB) / 下载次数 4864
http://115.28.246.150:8989/attachment.php?aid=30233&k=2b1f61582f22b791d72ee0690770dba4&t=1756854690&sid=O1Rw14

图片附件: 11.JPG (2008-9-21 07:43, 142.65 KB) / 下载次数 4783
http://115.28.246.150:8989/attachment.php?aid=30234&k=1d69cd5b6b48f820b90d407b9a367d3d&t=1756854690&sid=O1Rw14

作者: domingo 时间: 2008-9-21 07:57

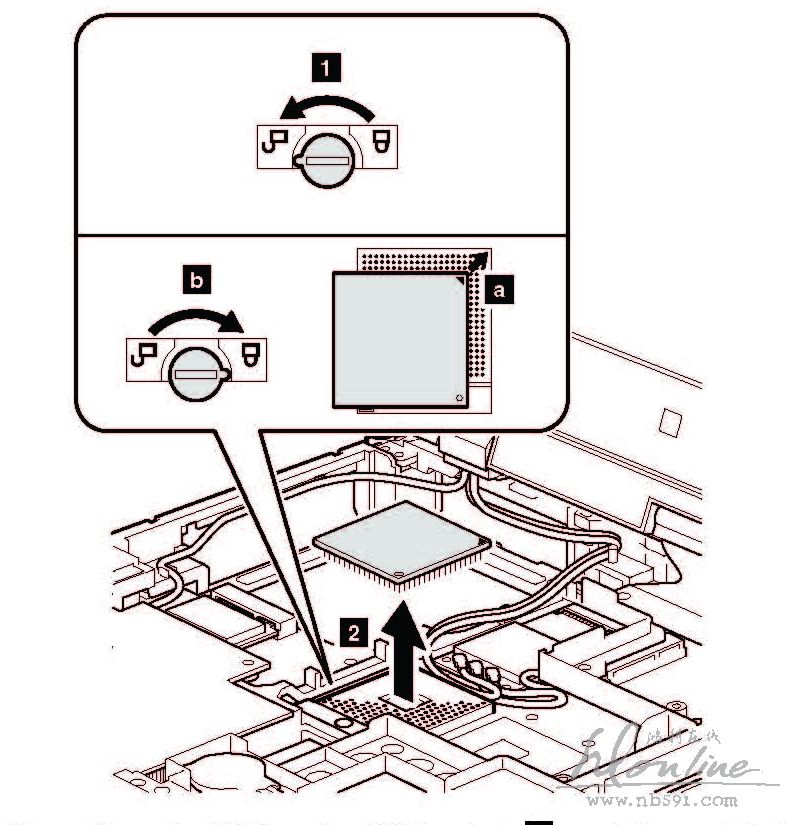

CPU取出方法
注意:CPU容易损坏.装卸CPU时要格外小心,避免任何粗暴.
按箭头1的方向旋转螺丝头部,去除锁扣,取下CPU.如2.
Rotate the head of the screw in the direction shown by arrow 1 to release the lock; then remove the CPU 2.
2ab1

安装:
将CPU放置在CPU槽内(a),按箭头b的方向旋转螺丝.固定CPU.

显卡:
W700的显卡为可插拔！有特点

声卡卸,装

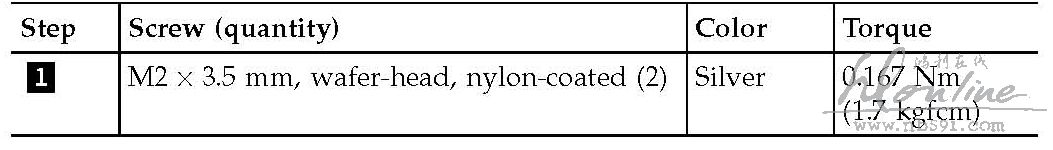

螺丝的数据. 有详细尺寸,颜色及力矩介绍

[ 本帖最后由 domingo 于 2008-9-21 10:17 编辑 ]

图片附件: 1.JPG (2008-9-21 07:57, 113.22 KB) / 下载次数 5022
http://115.28.246.150:8989/attachment.php?aid=30235&k=708ce17ed3de285e7d69d8d5cffdaf22&t=1756854690&sid=O1Rw14

图片附件: 2.JPG (2008-9-21 08:05, 146.03 KB) / 下载次数 5191
http://115.28.246.150:8989/attachment.php?aid=30236&k=fb1f88ace18b14d0717a6043a7f25c51&t=1756854690&sid=O1Rw14

图片附件: 3.JPG (2008-9-21 08:05, 66.06 KB) / 下载次数 4892
http://115.28.246.150:8989/attachment.php?aid=30237&k=edb72fd074a4305acbaebd030e9d05d7&t=1756854690&sid=O1Rw14

图片附件: 4.JPG (2008-9-21 08:05, 32.43 KB) / 下载次数 5110
http://115.28.246.150:8989/attachment.php?aid=30238&k=d1e1780daa38a6519bc9d2a54f357d2f&t=1756854690&sid=O1Rw14

作者: domingo 时间: 2008-9-21 08:07

原帖由 shenwhite 于 2008-9-21 07:39 发表
T61有没有这样的介绍啊

有类似的.
但好像没这么详细.

作者: domingo 时间: 2008-9-21 08:13

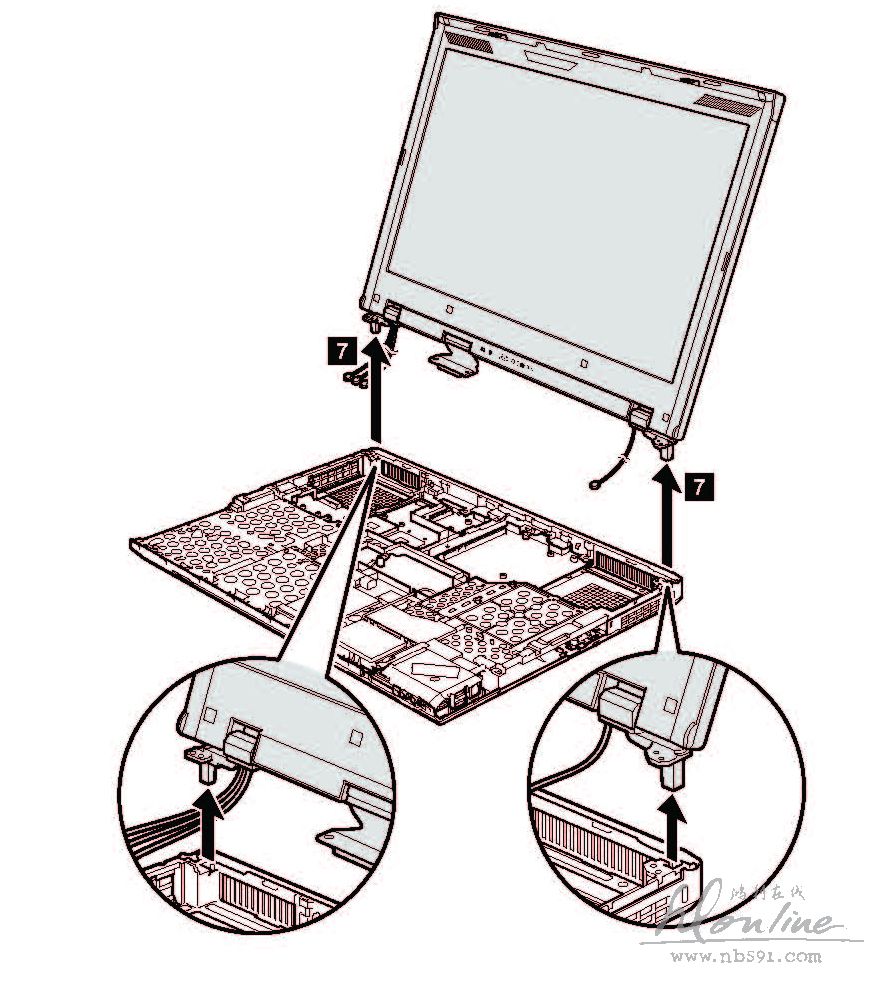

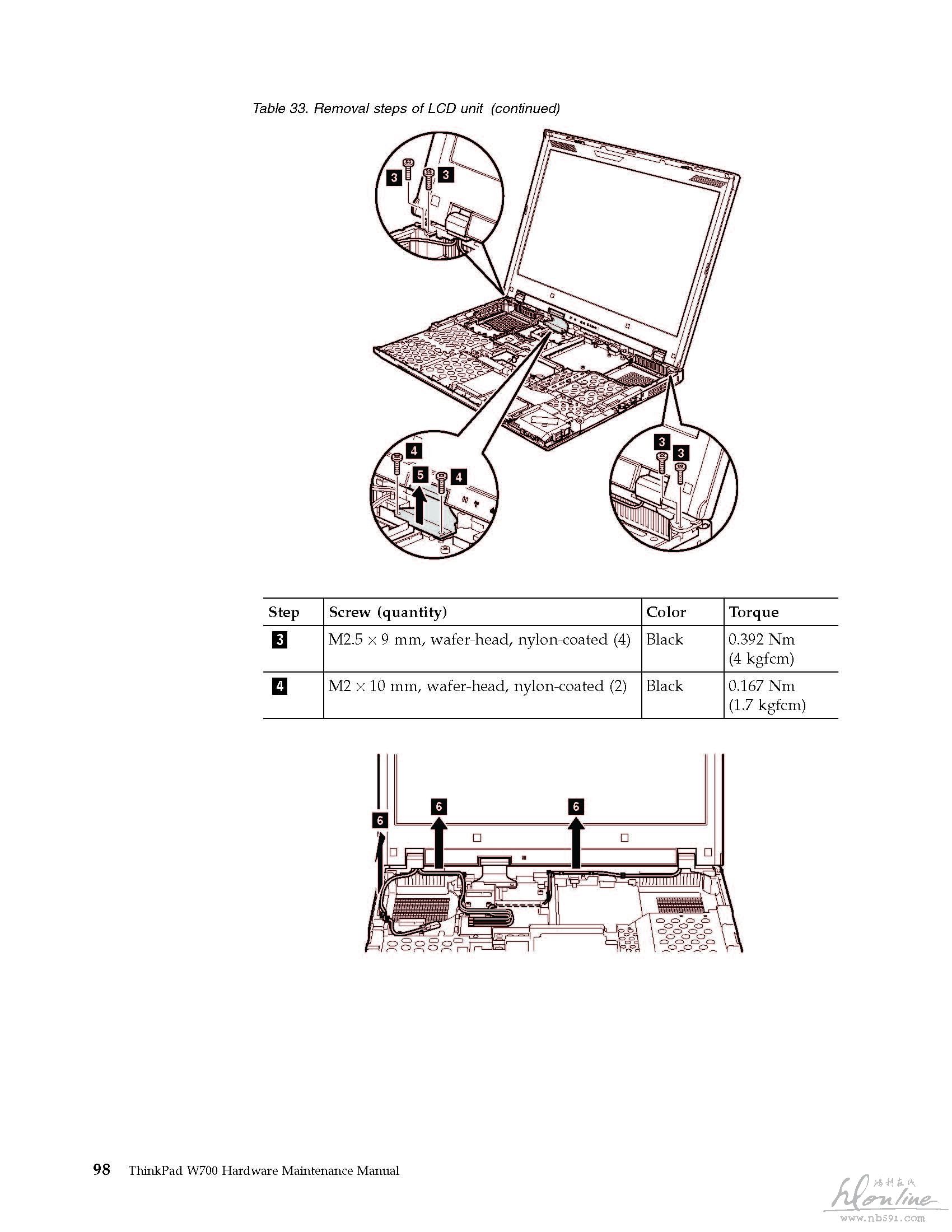

卸屏幕

ThinkPad
安装时:1.沿"电缆导管"放置线缆,用胶纸带保护.顺线缆时,确保没有任何张力.张力可以引起线缆导管损伤线缆,或者引起导线破损.2.确定LCD固定很牢固.

图片附件: 106.JPG (2008-9-21 08:13, 283.13 KB) / 下载次数 4993
http://115.28.246.150:8989/attachment.php?aid=30239&k=70b80866029d4e50ae2e41fd94e6a896&t=1756854690&sid=O1Rw14

图片附件: 107.JPG (2008-9-21 08:13, 142.51 KB) / 下载次数 4970
http://115.28.246.150:8989/attachment.php?aid=30240&k=aaac73e0168640e864d5f045cbbbb9d8&t=1756854690&sid=O1Rw14

作者: luckyjun 时间: 2008-9-21 09:00

不错！T61有这样详细就好了！

作者: domingo 时间: 2008-9-21 09:02

原帖由 luckyjun 于 2008-9-21 09:00 发表
不错！T61有这样详细就好了！

都是英文的.
看起来比较吃力

作者: 锋回血舞 时间: 2008-9-21 10:01

有没有其他型号的？

作者: domingo 时间: 2008-9-21 10:02

原帖由 锋回血舞 于 2008-9-21 10:01 发表
有没有其他型号的？

暂时没发现

以前有个T61的手册.
好像没W700的详细

作者: domingo 时间: 2008-9-21 10:13

电源:
W700电源适配器功率为170W(W500电源适配器功率为90W)

二者功率相差悬殊

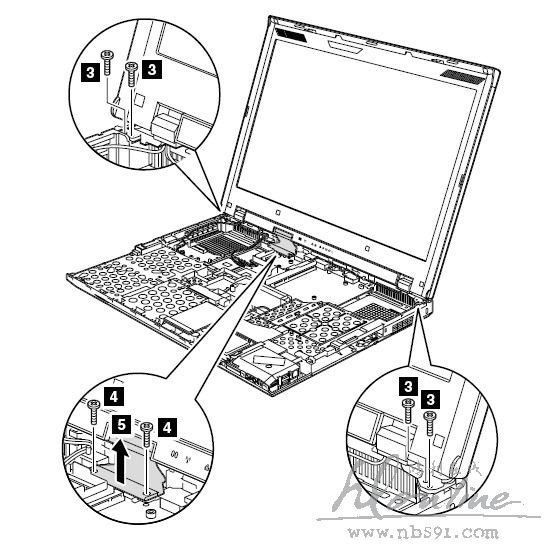

拆屏幕:
按下列图示顺序卸掉螺丝即可.


安装:
1.顺线槽放置线缆,并保持外形.排线缆时确保不要有张力.张力可导致线缆损坏或破裂.
2.确保显示屏稳固.

[ 本帖最后由 domingo 于 2008-9-21 10:33 编辑 ]

图片附件: 1.JPG (2008-9-21 10:14, 29.44 KB) / 下载次数 4204
http://115.28.246.150:8989/attachment.php?aid=30242&k=336d83294f5d456a594edf42b6a19764&t=1756854690&sid=O1Rw14

图片附件: {281AE267-9FA9-4D40-9A87-7FA88517425E}.JPG (2008-9-21 10:30, 30.13 KB) / 下载次数 4233
http://115.28.246.150:8989/attachment.php?aid=30243&k=50826036a8e3537185aa3502aa66a979&t=1756854690&sid=O1Rw14

图片附件: 2.JPG (2008-9-21 10:30, 61.87 KB) / 下载次数 4264
http://115.28.246.150:8989/attachment.php?aid=30244&k=8b8efeed1a32f220daf9205000d5345d&t=1756854690&sid=O1Rw14

图片附件: 3.JPG (2008-9-21 10:30, 26.92 KB) / 下载次数 4067
http://115.28.246.150:8989/attachment.php?aid=30245&k=cb8fb96cb54a78638b46d437a9b636c5&t=1756854690&sid=O1Rw14

图片附件: 4.JPG (2008-9-21 10:30, 59.38 KB) / 下载次数 4080
http://115.28.246.150:8989/attachment.php?aid=30246&k=90843fdacbd21c076bf3c3a5dfbe68a7&t=1756854690&sid=O1Rw14

作者: bluton 时间: 2008-9-21 10:19

不错学习了.

作者: 章丘雪铁龙 时间: 2008-9-21 11:17

很多很强大.支持.

作者: I小B黑M 时间: 2008-9-21 11:20

不愧为强机啊

作者: mickeylm 时间: 2008-9-21 11:41

真不错～，收了

作者: 月的影子 时间: 2008-9-21 11:43

很详细，买这个机器就是用来折腾的

作者: geminigao 时间: 2008-9-21 14:22

谢谢多版

作者: sex5678 时间: 2008-9-21 14:59

楼主的转贴能力真是不容小看啊

作者: bluton 时间: 2008-9-21 15:04

关键是要能看懂e语呵呵
