标题: 手工打造我的大黑服务器 [打印本页]

作者: hzgmw 时间: 2009-6-20 15:31 标题: 手工打造我的大黑服务器

一直需要一台便于移动\携带的服务器,笔记本的处理能力弱,但是普通的服务器不论是塔式,机架式都是不方便移动携带的.于是决定自己DIY一台,经过长期的考虑设计,和进一个月的施工制作(晚上业余时间),利用休息天跑了很多种类的市场买材料.还要特别感谢LP大人的支持.我的大黑基本完工了.先发些照片.

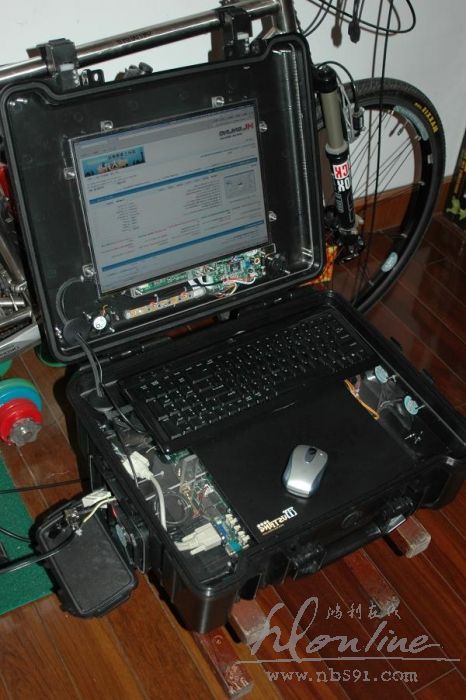

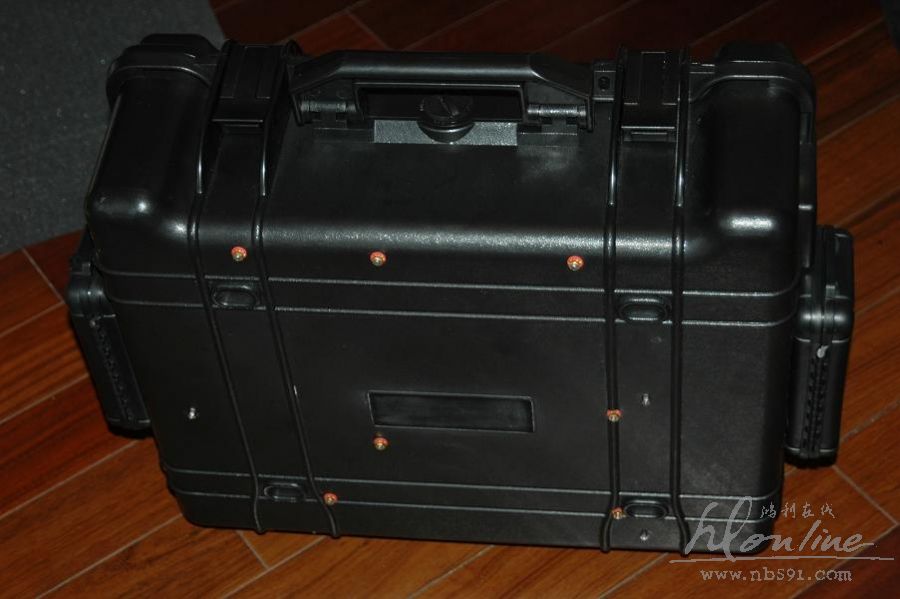

大黑正面

大黑背面

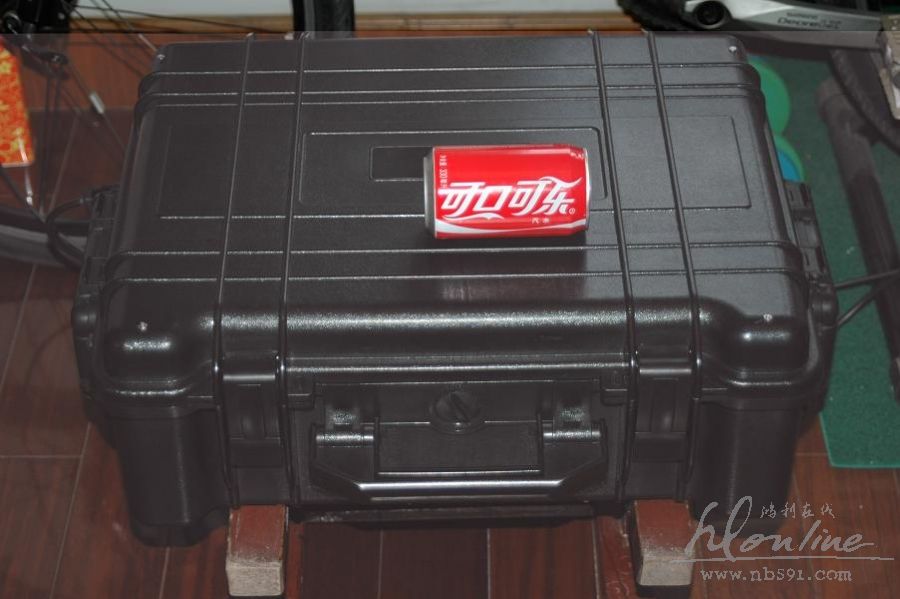

平放大黑

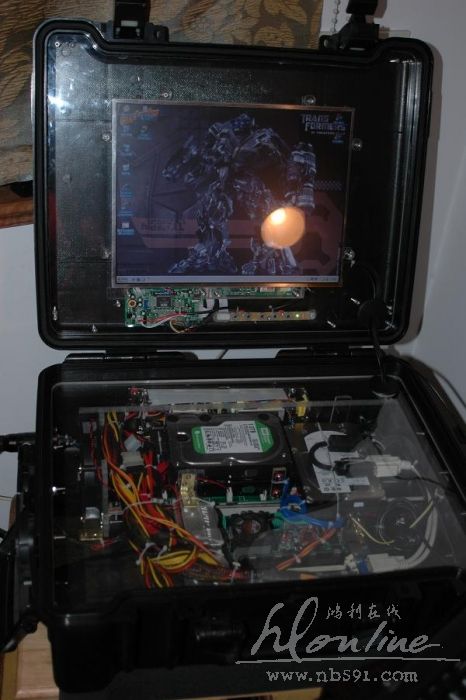

打开大黑

大黑开机(运行时风扇还是有点响的,主要1U 600W的电源风扇,尽管我已经拆了一个)

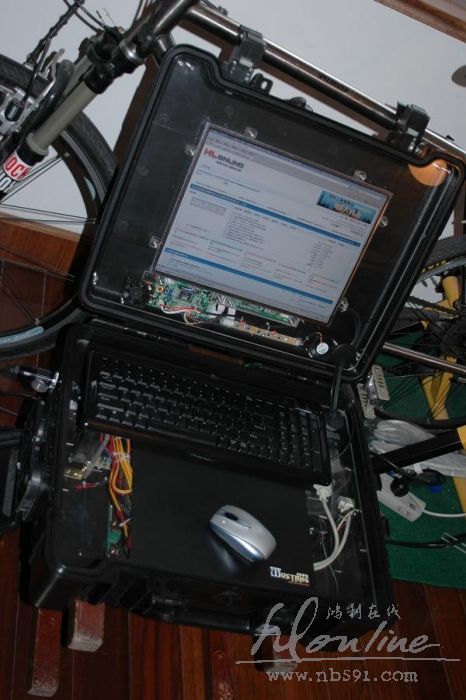

大黑上网

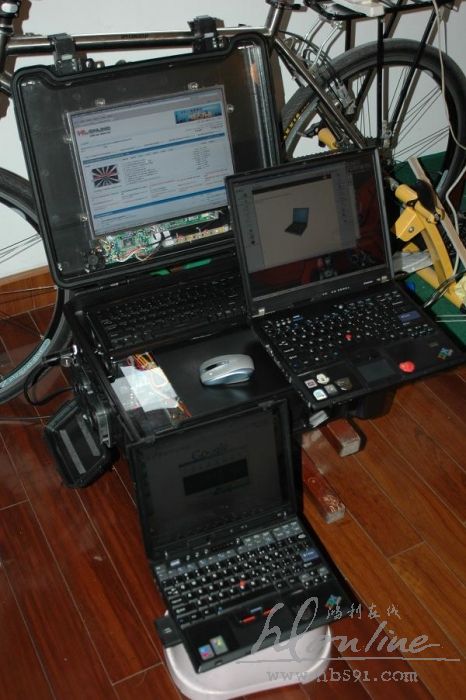

三黑聚会(大黑大吧,当时选15寸屏现在看来是小了,搞19寸没问题,还好大黑的屏幕用的不多)

[ 本帖最后由 hzgmw 于 2009-6-20 15:59 编辑 ]

图片附件: 01.jpeg (2009-6-20 15:56, 56.36 KB) / 下载次数 6366
http://115.28.246.150:8989/attachment.php?aid=41782&k=25c66b875fd243ddc209918bdd4c9bcf&t=1752449005&sid=dS5mpd

图片附件: 02.JPG (2009-6-20 15:56, 55.7 KB) / 下载次数 6484
http://115.28.246.150:8989/attachment.php?aid=41783&k=4d5b0e5ede17b8d57c69be029b8b55dc&t=1752449005&sid=dS5mpd

图片附件: 03.JPG (2009-6-20 15:59, 63.31 KB) / 下载次数 6420
http://115.28.246.150:8989/attachment.php?aid=41784&k=e6325172e3ecc8833716ae668e62f864&t=1752449005&sid=dS5mpd

图片附件: 04.JPG (2009-6-20 15:59, 52.75 KB) / 下载次数 6362
http://115.28.246.150:8989/attachment.php?aid=41785&k=a11e66170306a9b7bbb9c9d9f3067f00&t=1752449005&sid=dS5mpd

图片附件: 05.JPG (2009-6-20 15:59, 57.04 KB) / 下载次数 6369
http://115.28.246.150:8989/attachment.php?aid=41786&k=04c2f1333a01af6643b46e277dd30193&t=1752449005&sid=dS5mpd

图片附件: 06.JPG (2009-6-20 15:59, 59.07 KB) / 下载次数 6440
http://115.28.246.150:8989/attachment.php?aid=41787&k=9ea450c798551c256db233c9be0e24aa&t=1752449005&sid=dS5mpd

图片附件: 07.JPG (2009-6-20 15:59, 63.87 KB) / 下载次数 6369
http://115.28.246.150:8989/attachment.php?aid=41788&k=8240a6e4d04f5097aa22c8170e125006&t=1752449005&sid=dS5mpd

作者: kestrel2050 时间: 2009-6-20 15:33

无图。。。。

作者: domingo 时间: 2009-6-20 16:03

够黑,够大.
ThinkStation?

作者: I小B黑M 时间: 2009-6-20 16:10

呵呵，很强~

作者: luckyjun 时间: 2009-6-20 16:31

呵呵！楼主很牛啊！

作者: 雪叶青灵 时间: 2009-6-20 16:48

这个改造太nb啦~~

作者: sparkleIBM 时间: 2009-6-20 20:02

感觉很NB ！！！！

作者: xiangbi 时间: 2009-6-20 20:15

真的挺黑啊。和包拯有的一拼啊。

作者: hzgmw 时间: 2009-6-20 21:54

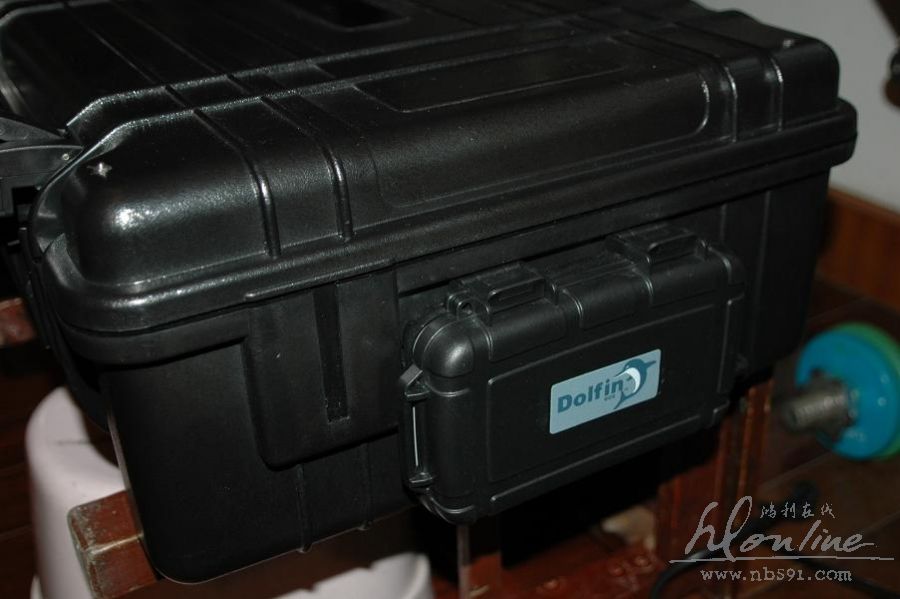

机箱主体选用万德福安全箱，国内品牌，质量做工还是不错的。左右各一个道芬的防水盒，用于通风口，和接口，电源用防水航空插。

[ 本帖最后由 hzgmw 于 2009-6-20 22:15 编辑 ]

图片附件: 11.JPG (2009-6-20 21:54, 55.91 KB) / 下载次数 5767
http://115.28.246.150:8989/attachment.php?aid=41819&k=b236a7a0a2bec19e0ffa40c2253a4791&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 21:58

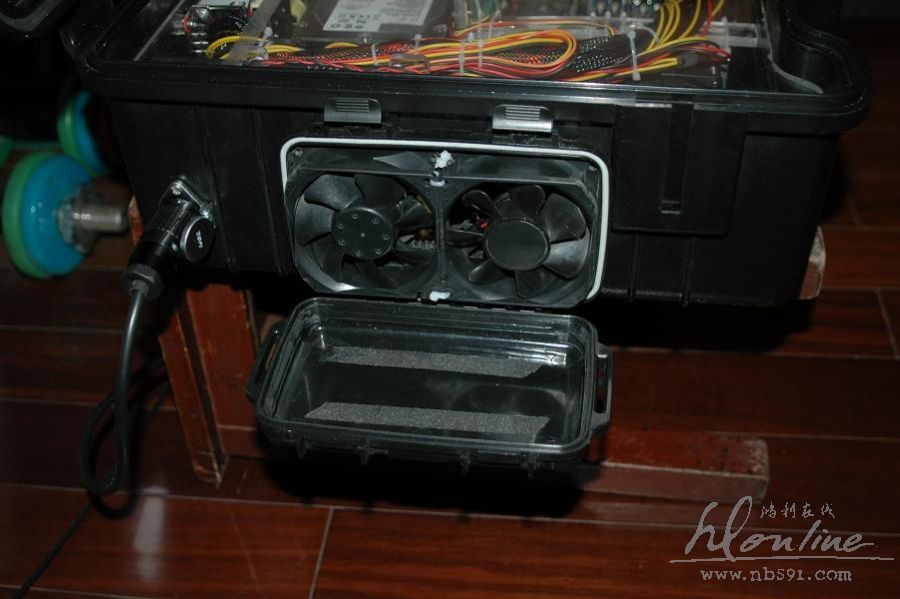

左侧的道芬防水盒里放了两个8CM风扇，用于进风，现在时打开状态，搬运携带时，盒盖盖上。

[ 本帖最后由 hzgmw 于 2009-6-20 23:07 编辑 ]

图片附件: 12.JPG (2009-6-20 21:58, 65.14 KB) / 下载次数 5680
http://115.28.246.150:8989/attachment.php?aid=41820&k=bce2fb21d30a16a2be9879c736d6ecb1&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:06

买了个3三芯航空插用于电源插头，把一根普通电源线改造了接口。

[ 本帖最后由 hzgmw 于 2009-6-20 22:19 编辑 ]

图片附件: 13.JPG (2009-6-20 22:06, 34.57 KB) / 下载次数 4570
http://115.28.246.150:8989/attachment.php?aid=41821&k=c74f0eea41bc738cbbb0f97a9a32d6c2&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:07

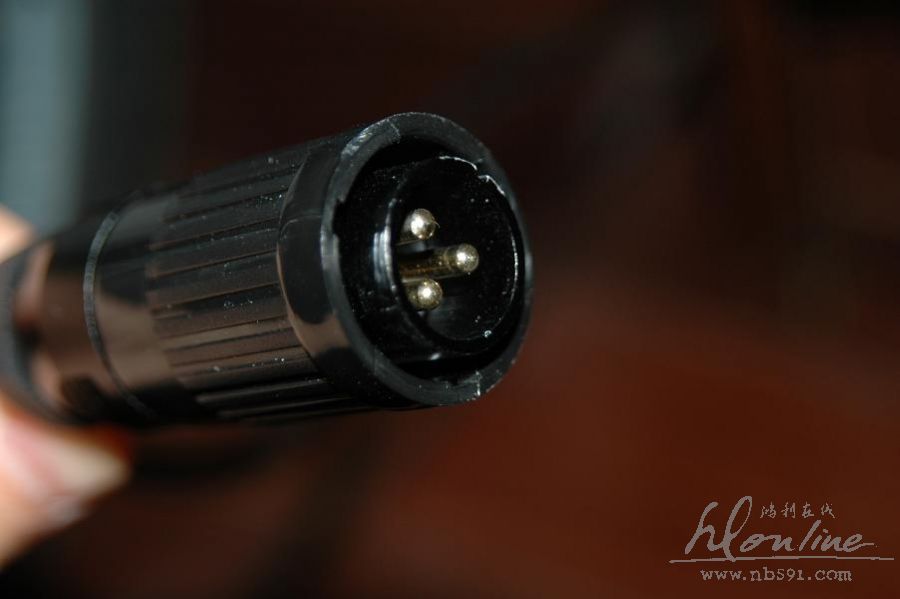

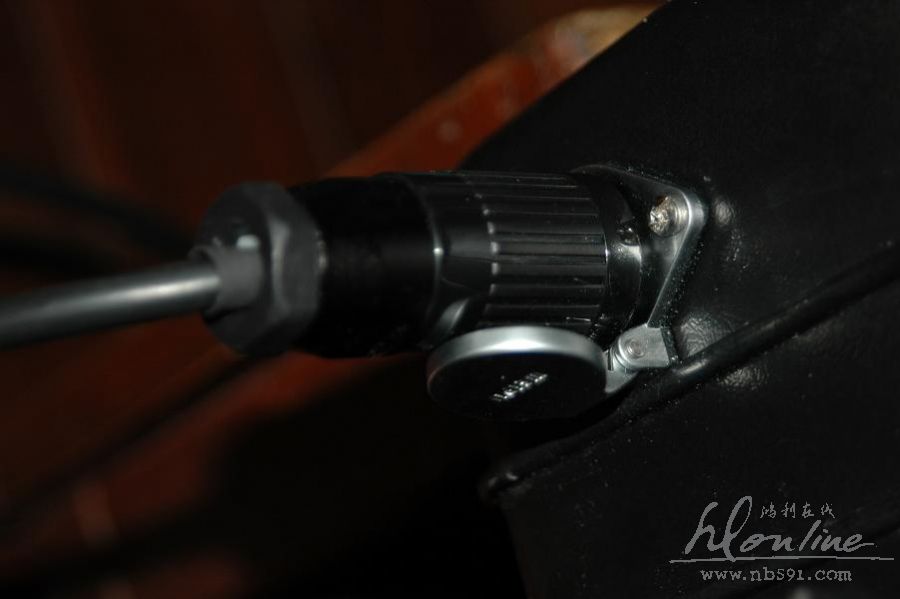

三芯插头，这样好，没这根线，大黑通不了电。

[ 本帖最后由 hzgmw 于 2009-6-20 22:20 编辑 ]

图片附件: 14.JPG (2009-6-20 22:07, 32.59 KB) / 下载次数 4411
http://115.28.246.150:8989/attachment.php?aid=41822&k=fed3d142f98ca9bc631794fcf986e01f&t=1752449005&sid=dS5mpd

图片附件: 14.JPG (2009-6-20 22:07, 32.59 KB) / 下载次数 4413
http://115.28.246.150:8989/attachment.php?aid=41823&k=7e105e8ed99371e1a63e8adc324419c4&t=1752449005&sid=dS5mpd

图片附件: 14.JPG (2009-6-20 22:08, 32.59 KB) / 下载次数 4438
http://115.28.246.150:8989/attachment.php?aid=41824&k=b770bea79e40429023b0e2a0f435500b&t=1752449005&sid=dS5mpd

图片附件: 14.JPG (2009-6-20 22:08, 32.59 KB) / 下载次数 4541
http://115.28.246.150:8989/attachment.php?aid=41825&k=1f65ac3711060517f508606339ebad22&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:10

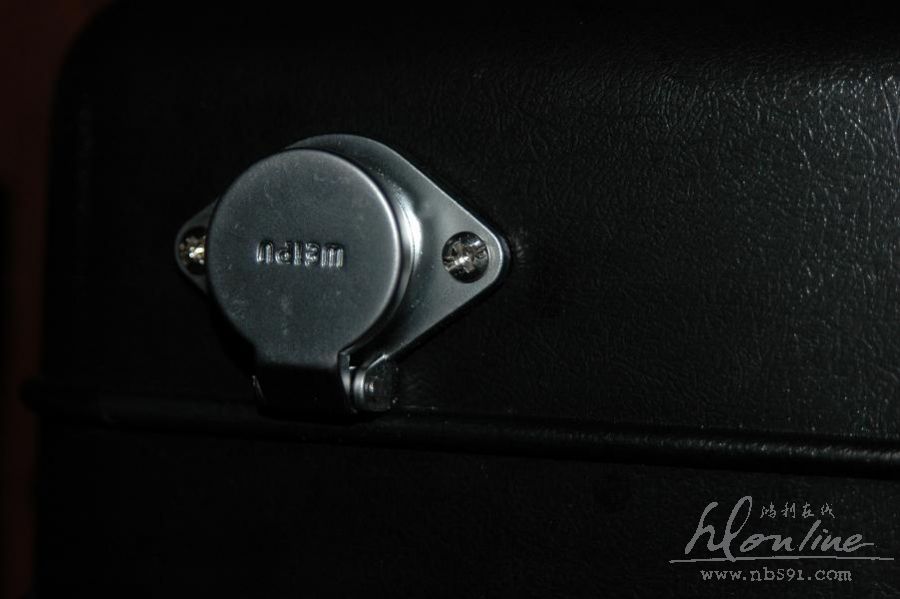

拔掉插头，航空插插座防水盖闭合。

[ 本帖最后由 hzgmw 于 2009-6-20 22:21 编辑 ]

图片附件: 141.JPG (2009-6-20 22:10, 46.44 KB) / 下载次数 4391
http://115.28.246.150:8989/attachment.php?aid=41826&k=ca92019ec24f73856aa5b6318df4f385&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:22

右侧道芬盒内包括一个6cm出风电扇，和一个VGA口，一个USB口(计划4个)，一个网线口（计划两个），一个开关。接口面板还没有做好，就一捆出来，呵呵。

[ 本帖最后由 hzgmw 于 2009-6-20 22:27 编辑 ]

图片附件: 15.JPG (2009-6-20 22:22, 55.5 KB) / 下载次数 4374
http://115.28.246.150:8989/attachment.php?aid=41827&k=9c9c18890ecc24f806f30945f044bf3d&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:28

右侧盒打开，（照片是反转的）

[ 本帖最后由 hzgmw 于 2009-6-20 22:29 编辑 ]

图片附件: 16.JPG (2009-6-20 22:28, 63.89 KB) / 下载次数 4381
http://115.28.246.150:8989/attachment.php?aid=41828&k=1ecccc39ed9672bc08f1a84d87cfd903&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:30

15寸高分屏+笔记本屏改液晶显示器套件，箱盖屏幕部分是整块的8mm亚克力板，手工裁刻面板形状是很艰苦的事，先在办上画上形状，然后用3mm电钻
依线打上N个洞（5个/2cm），然后用电钻将孔与孔之间的连接磨断，再打磨，边修边试。亚克力的怪味非常刺鼻。
以后再搞这种活，可以找个广告招牌店制作。

[ 本帖最后由 hzgmw 于 2009-6-20 22:46 编辑 ]

图片附件: 17.JPG (2009-6-20 22:30, 67.32 KB) / 下载次数 4347
http://115.28.246.150:8989/attachment.php?aid=41829&k=d70300ecd59a6a70dd66817ac6b29f96&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:31

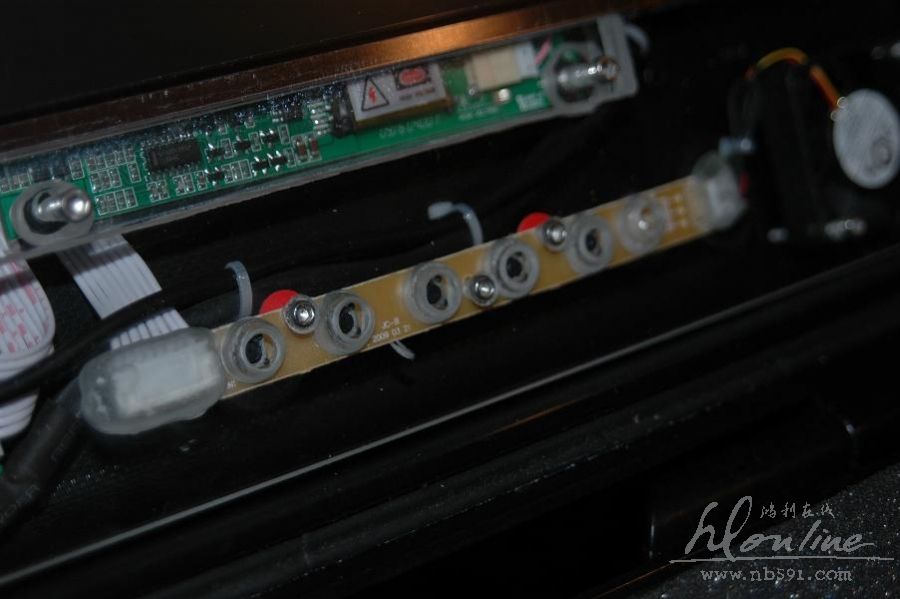

按键部分打磨要很仔细。

[ 本帖最后由 hzgmw 于 2009-6-20 22:47 编辑 ]

图片附件: 18.JPG (2009-6-20 22:31, 53.91 KB) / 下载次数 4286
http://115.28.246.150:8989/attachment.php?aid=41830&k=701da816a644d3190d5e001f8635f59a&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:32

在屏幕位置，我贴了块15寸的液晶屏膜，这样就不怕那部分亚克力(有机玻璃)磨损了。

[ 本帖最后由 hzgmw 于 2009-6-20 22:48 编辑 ]

图片附件: 19.JPG (2009-6-20 22:32, 55.41 KB) / 下载次数 4243
http://115.28.246.150:8989/attachment.php?aid=41831&k=e9133be4826eaa5949b0b30f41cfae23&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:32

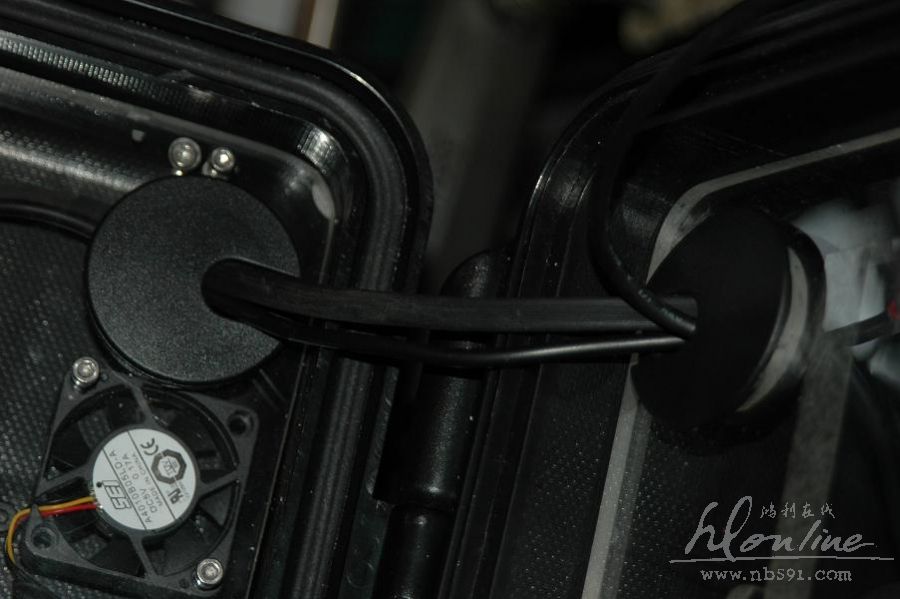

机箱和屏幕的连接部分，接线盖是百安居买的。要保证合上后孔位对正，这样连线才可以顺畅。

[ 本帖最后由 hzgmw 于 2009-6-20 22:50 编辑 ]

图片附件: 20.JPG (2009-6-20 22:32, 60.46 KB) / 下载次数 4306
http://115.28.246.150:8989/attachment.php?aid=41832&k=bff0fcab2ce00e5ee38839f9e40bb817&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:33

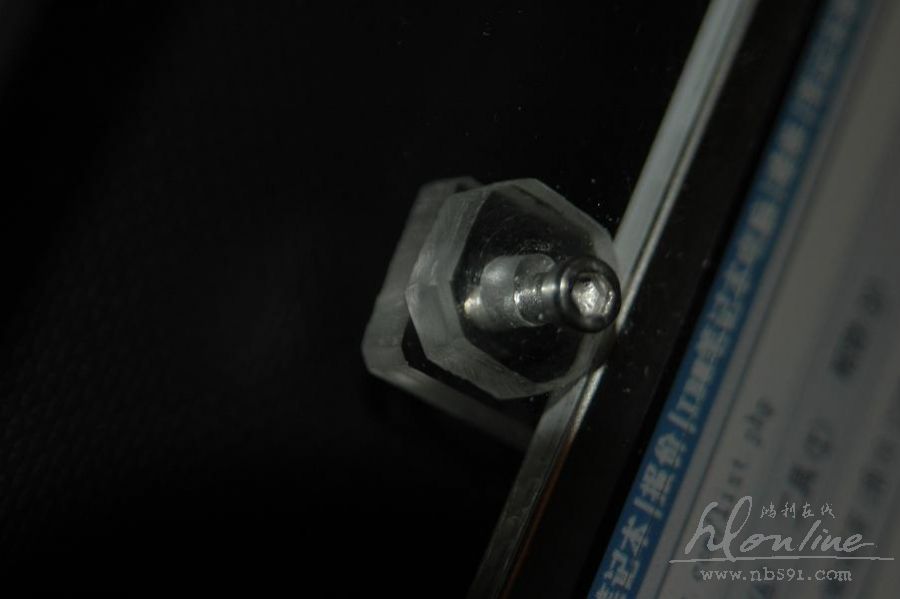

屏幕的扣件，一个个都要手工做。这次的全部螺丝都是内六角（4mm,3mm）.
各种螺丝，垫片，绝缘垫片，螺母等都是淘宝买的，光这些就花了近100元。

[ 本帖最后由 hzgmw 于 2009-6-20 22:53 编辑 ]

图片附件: 21.JPG (2009-6-20 22:33, 30.35 KB) / 下载次数 4246
http://115.28.246.150:8989/attachment.php?aid=41833&k=19696ecbdcd54155604822ac520ca1c2&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:35

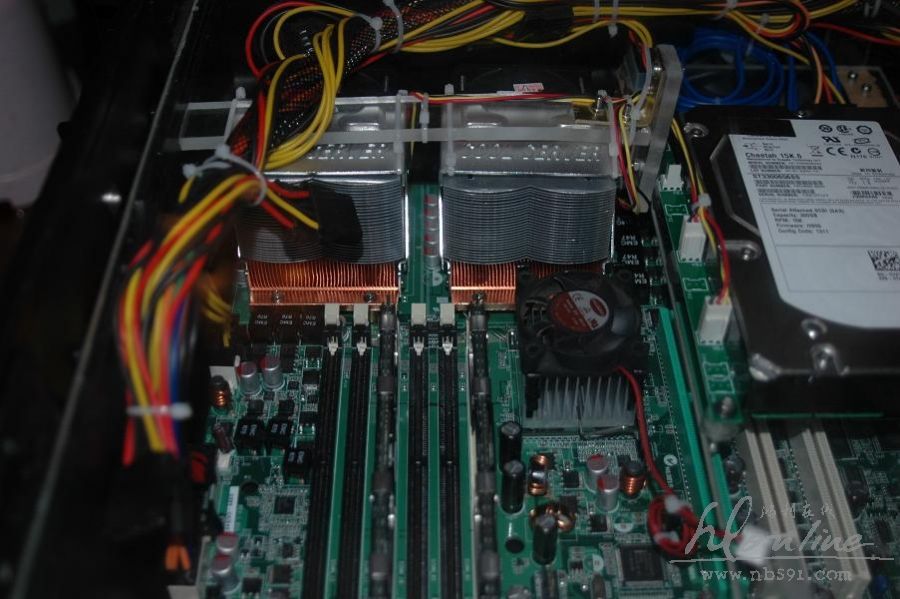

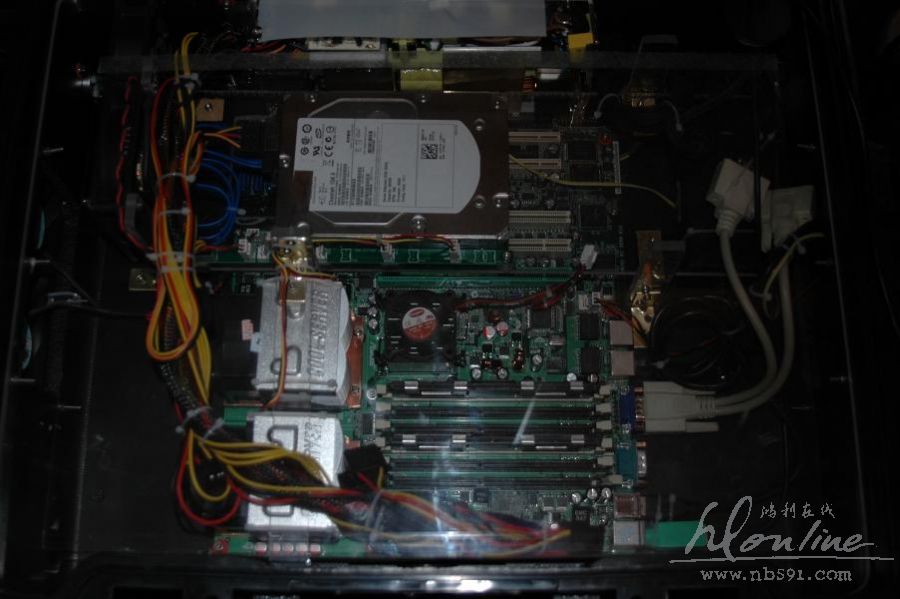

服务器核心：
1U 600W 荣盛达的电源，为了散热，外壳被拆掉了，要小心触电，呵呵。
华硕服务器双路主板（SAS接口）
300G 15000转 SAS硬盘
两颗至强4核 E5410 2.33G
内存4G*2

全机大小风扇11个（7个通电使用 4个备用）

[ 本帖最后由 hzgmw 于 2009-6-20 22:59 编辑 ]

图片附件: 22.JPG (2009-6-20 22:35, 66.68 KB) / 下载次数 3943
http://115.28.246.150:8989/attachment.php?aid=41834&k=45d9604484db3e9db83feaae99fe9a91&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:36

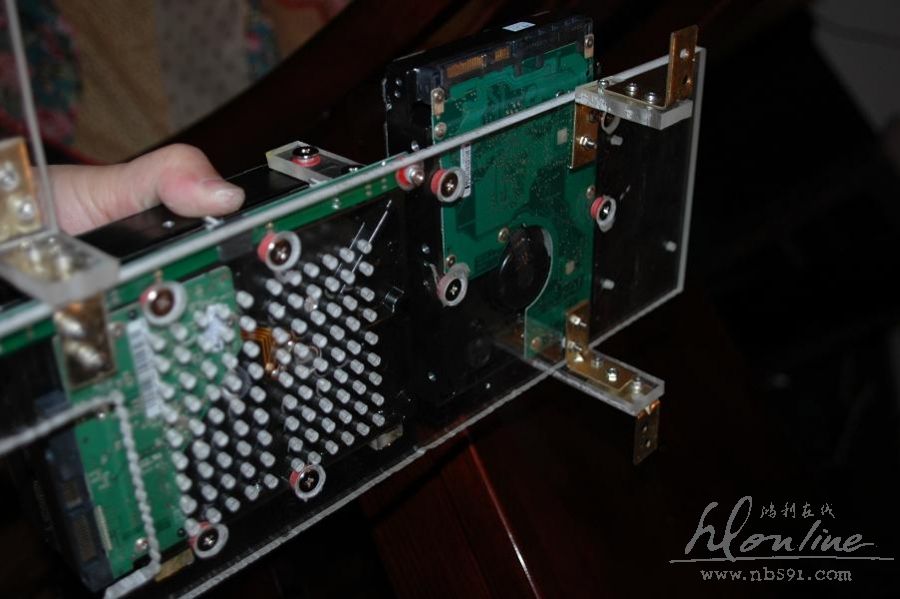

专门用8mm有机玻璃板制作了个支架，用于加固CPU侧吹风扇（箱子立起来时侧吹风扇很重，没有支撑的话，时间长乐会导致主板变形），支撑硬盘（还可以加3个），主板、硬盘下有胶垫，有些防震的作用。

[ 本帖最后由 hzgmw 于 2009-6-20 23:27 编辑 ]

图片附件: 23.JPG (2009-6-20 22:36, 85.85 KB) / 下载次数 3877
http://115.28.246.150:8989/attachment.php?aid=41835&k=a8034f40c34c473dc1a5f1cee8defb19&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 22:37

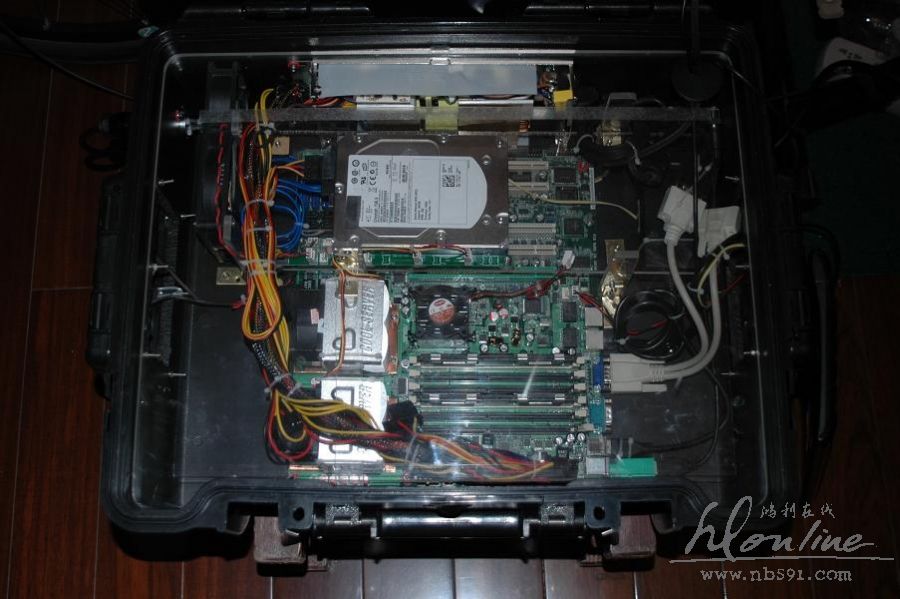

机箱上覆盖的是整块的10mm亚克力板，透明度很好，内部一目了然。而且很坚固，其实8mm足够了。

[ 本帖最后由 hzgmw 于 2009-6-20 23:06 编辑 ]

图片附件: 24.JPG (2009-6-20 22:37, 80.79 KB) / 下载次数 3890
http://115.28.246.150:8989/attachment.php?aid=41836&k=ca596219ac2b3ac845b07255f9c759c1&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 23:13

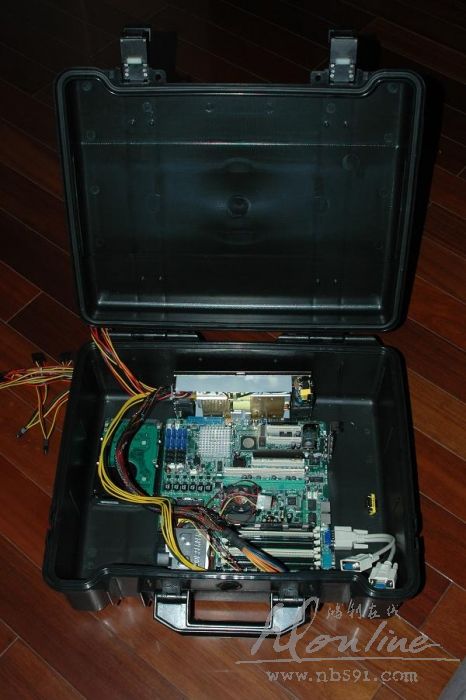

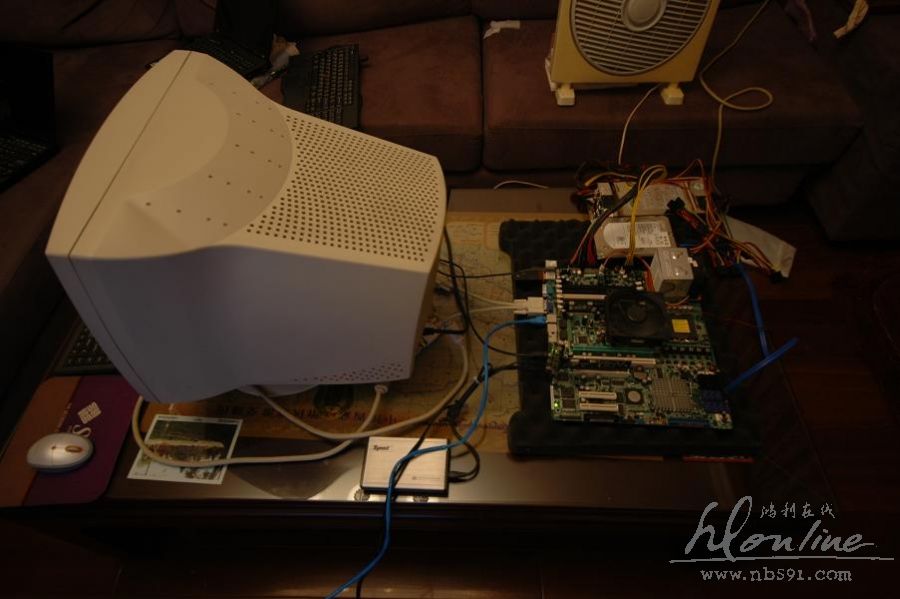

刚买了主要服务器配件在测试

[ 本帖最后由 hzgmw 于 2009-6-20 23:17 编辑 ]

图片附件: 31.JPG (2009-6-20 23:13, 58.46 KB) / 下载次数 3851
http://115.28.246.150:8989/attachment.php?aid=41837&k=63cb250980761e61c655f4f8f9fb82e7&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 23:13

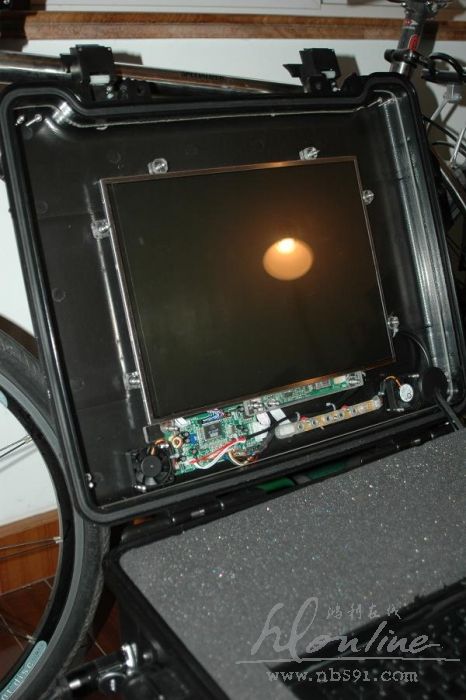

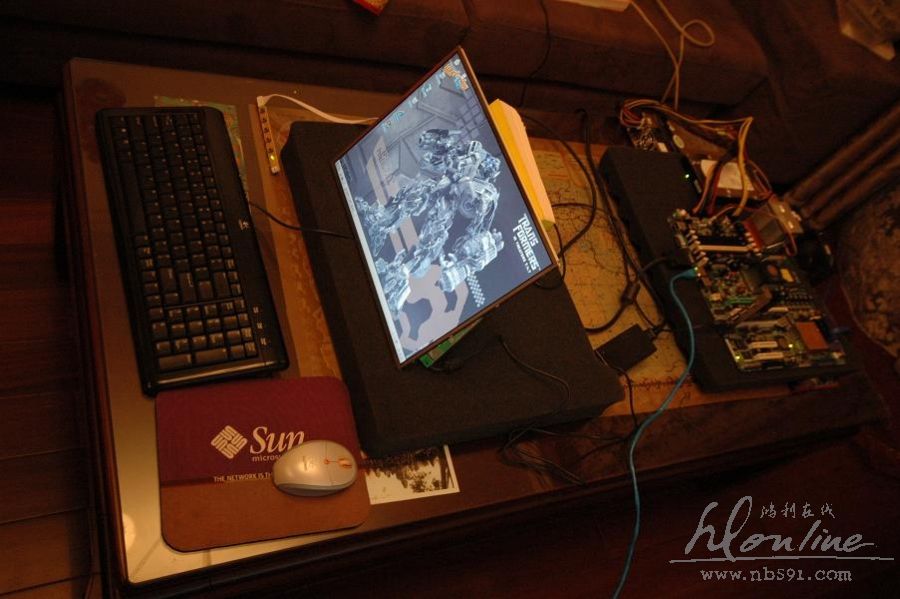

买了液晶套件后的测试

[ 本帖最后由 hzgmw 于 2009-6-20 23:17 编辑 ]

图片附件: 32.JPG (2009-6-20 23:13, 73.27 KB) / 下载次数 3773
http://115.28.246.150:8989/attachment.php?aid=41838&k=44e440e93ccf3cff29e1e2c43e8518d2&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 23:14

主要组件摆位

[ 本帖最后由 hzgmw 于 2009-6-20 23:18 编辑 ]

图片附件: 33.JPG (2009-6-20 23:14, 51.38 KB) / 下载次数 3794
http://115.28.246.150:8989/attachment.php?aid=41839&k=e94c9e78247d090b387ef41210c3550e&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-20 23:14

实施工地，这是快完工的了，再前面更乱，满地的亚克力、箱子的钻孔、打磨的屑
主要工具：木工工具，电磨套装，电焊工具，万用表，五金工具。

[ 本帖最后由 hzgmw 于 2009-6-20 23:22 编辑 ]

图片附件: 34.JPG (2009-6-20 23:14, 82.74 KB) / 下载次数 3655
http://115.28.246.150:8989/attachment.php?aid=41840&k=d2c2fdeeba9a5be0990655a2f71f5c96&t=1752449005&sid=dS5mpd

作者: qqq686 时间: 2009-6-20 23:36

哇！现场直播！
不过这个东西的用处是什么呢？应急服务器？就像移动的应急通讯车吧？

作者: lingweikmu 时间: 2009-6-20 23:57

牛人真多啊~~~

作者: 小浦 时间: 2009-6-21 04:06

楼主太强了啊

作者: bysyxx 时间: 2009-6-21 07:16

太NB了，移动服务器啊

作者: Kxr4Gk53 时间: 2009-6-21 09:02

很强悍，需要多少费用？

作者: mickeylm 时间: 2009-6-21 10:45

呵呵，有意思～

作者: hzgmw 时间: 2009-6-21 11:11

原帖由 Kxr4Gk53 于 2009-6-21 09:02 发表
很强悍，需要多少费用？

11000多，包括一些买工具的钱。

作者: luanguilin2002 时间: 2009-6-21 12:24

强啊，厉害。

作者: yrh2847189 时间: 2009-6-21 12:24

够黑,够强大.

作者: SWSLL 时间: 2009-6-21 18:32

强人不服不行服也服到不行

作者: penguin 时间: 2009-6-21 21:40

碰到牛人了，彻底无语了

作者: penguin 时间: 2009-6-21 21:41

不过好像没有看到配置：）

作者: penguin 时间: 2009-6-21 22:21

再赞一个~~~~~~~

作者: hzgmw 时间: 2009-6-21 23:09

原帖由 penguin 于 2009-6-21 22:21 发表
再赞一个~~~~~~~

谢谢夸奖

主要配置如下：

主板：华硕服务器主板 DSBV-DX/SAS    1块    约 2480元
CPU : 至强5410 XEON 5410 *             2颗（加测吹散热约3000元）
硬盘：希捷服务器硬盘 300G SAS 15000转  1个约1600元
内存：金士顿 kingston FBD 667 4G       2条       约1100元
电源：荣盛达1U 560W电源                1个             约550元

作者: hzgmw 时间: 2009-6-21 23:11

比起机架服务器，噪音小了很多。但放在旁边还是有点无法忍受。
计划要降降风扇噪音。

作者: chenbo0525 时间: 2009-6-22 00:38

钛架+sid+hs33.。。。。这个旅行车的配置很不错啊！

作者: ch310 时间: 2009-6-22 07:29

楼主真强，赞一个

作者: nxycgzy 时间: 2009-6-22 10:29

强机，楼主把15屏换成20-22屏就更强了

作者: 魔幻天王 时间: 2009-6-22 11:08

强人不服不行服也服到不行

作者: 雪叶青灵 时间: 2009-6-22 11:28

配置真的很强大啊

作者: hzgmw 时间: 2009-6-22 12:24

原帖由 nxycgzy 于 2009-6-22 10:29 发表
强机，楼主把15屏换成20-22屏就更强了

屏幕是小了点呵呵，换大的有点费钱。
当哪天来了兴致，再来款双输出的显卡，然后再加块屏，山寨下w700ds.

[ 本帖最后由 hzgmw 于 2009-6-22 12:38 编辑 ]

作者: hzgmw 时间: 2009-6-22 12:31

谢谢楼上诸位夸奖。主要是需要才做，否则家里摆个服务器确实没啥用。再说重量也是不轻的，16KG.拎着跑也是不可能(打的还行)。

真的要做，诸位都可以搞定。

搞这个烧掉了一块USB扩展卡（PCI）、两个风扇，主要是很简单的焊接技术都不过关。还好主板没烧了。

[ 本帖最后由 hzgmw 于 2009-6-22 12:37 编辑 ]

作者: hzgmw 时间: 2009-6-22 12:44

原帖由 chenbo0525 于 2009-6-22 00:38 发表
钛架+sid+hs33.。。。。这个旅行车的配置很不错啊！

兄弟估计也是爱车玩车之人.我是杭州的.现在工作生活繁忙,很少再有机会跑远.

图片附件: DSC_0047.JPG (2009-6-22 12:44, 77.2 KB) / 下载次数 4137
http://115.28.246.150:8989/attachment.php?aid=41856&k=5022a4a6ce04175d6282f163e3f9a66b&t=1752449005&sid=dS5mpd

图片附件: DSC_0012.JPG (2009-6-22 12:44, 107.93 KB) / 下载次数 3933
http://115.28.246.150:8989/attachment.php?aid=41857&k=ee8ff64863c82acad8ae3701cc2e3020&t=1752449005&sid=dS5mpd

图片附件: DSC_0181.JPG (2009-6-22 12:44, 52.95 KB) / 下载次数 4099
http://115.28.246.150:8989/attachment.php?aid=41858&k=edfb41f55ae692cd30f6374d4ebbfea1&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-6-22 12:50

翻山越岭,旅途颠簸,也带小黑.

图片附件: DSC_0074.JPG (2009-6-22 12:50, 150.65 KB) / 下载次数 4752
http://115.28.246.150:8989/attachment.php?aid=41859&k=098e2b4b14284b6789838ad90bb173d8&t=1752449005&sid=dS5mpd

作者: haiage 时间: 2009-6-22 12:53

楼主太牛了，佩服佩服！！！

骑行上 xi 藏，羡慕呀，我正在计划训练中，呵呵

作者: onlyliu1001 时间: 2009-6-22 13:20

嘿。车车不错。小黑有不错。~~318就不怎么滴了。

作者: hnuyl 时间: 2009-6-22 13:54

着实佩服

那个硬盘可以在普通主板上面用吗？

作者: 雪叶青灵 时间: 2009-6-22 14:09

图越来越多了~~~

作者: hzgmw 时间: 2009-6-22 14:11

原帖由 hnuyl 于 2009-6-22 13:54 发表
着实佩服

那个硬盘可以在普通主板上面用吗？

不可以直接用，你要买块PCI接口的SAS硬盘扩展卡，但是卡很贵。

家用还是SATA好，一块300G 的SAS可以买2块以上的1T的SATA硬盘。

只有当硬盘速度是你系统的瓶颈时，才考虑用SAS或scsi.

我就准备再加块1-2t的SATA硬盘，一些非关键数据放在SATA硬盘上。SAS硬盘实在太贵。

作者: domingo 时间: 2009-6-22 14:41

原帖由 hzgmw 于 2009-6-22 12:44 发表

兄弟估计也是爱车玩车之人.我是杭州的.现在工作生活繁忙,很少再有机会跑远.

418564185741858

不错,不错.
支持.
详细介绍下

作者: luckyjun 时间: 2009-6-22 15:58

楼主单骑走天下啊！厉害！

作者: benson_hxl 时间: 2009-6-22 18:05

牛人。强大。

作者: 吴书棋 时间: 2009-6-22 19:14

半路倍人打劫了小黑怎么办

作者: domingo 时间: 2009-6-22 23:22

原帖由 hzgmw 于 2009-6-22 12:50 发表
翻山越岭,旅途颠簸,也带小黑.41859

哪种型号呢?

作者: clcouc 时间: 2009-6-23 02:11

装这个需要耐心啊，赞一个

作者: 雪叶青灵 时间: 2009-6-23 07:54

diy强人啊~~~

作者: langbei3 时间: 2009-6-23 10:09

牛，敬佩，敬佩

作者: hzgmw 时间: 2009-6-23 10:34

原帖由 domingo 于 2009-6-22 23:22 发表

哪种型号呢?

x31-g3c 很老了，再过一个月就五年了。现在是我的上网本，换上7200转的硬盘，内存到1g 还是很快的。

作者: hzgmw 时间: 2009-6-23 10:41

原帖由 吴书棋 于 2009-6-22 19:14 发表
半路倍人打劫了小黑怎么办

呵呵，估计打劫的看不上我们骑车的，要劫一般是自驾开车的。

藏区的小孩（还是较富庶的地方）倒是老劫我们，4-5个小孩手拉手在公路上拦，要几毛、1块的。想冲又不敢，他们手拉手背对着我们。

作者: chenbo0525 时间: 2009-6-24 00:10

我是福州的车友，还没有机会远途。有空多聊聊··

作者: xian 时间: 2009-6-24 23:25

佩服楼主,这样太有意思了.希望有机会也能这样旅行.

作者: 3ctest 时间: 2009-6-25 15:35

强人不服不行服也服到不行

作者: sunym1978 时间: 2009-6-27 22:06

有机划批量生产一批吗？可以卖个好价钱，一定有市场需求的。。

作者: hzgmw 时间: 2009-7-3 01:58

原帖由 sunym1978 于 2009-6-27 22:06 发表
有机划批量生产一批吗？可以卖个好价钱，一定有市场需求的。。

要生产没这个能力\也远远比现在复杂,自己用用没问题,给别人用责任就大了.

作者: hzgmw 时间: 2009-7-3 02:05

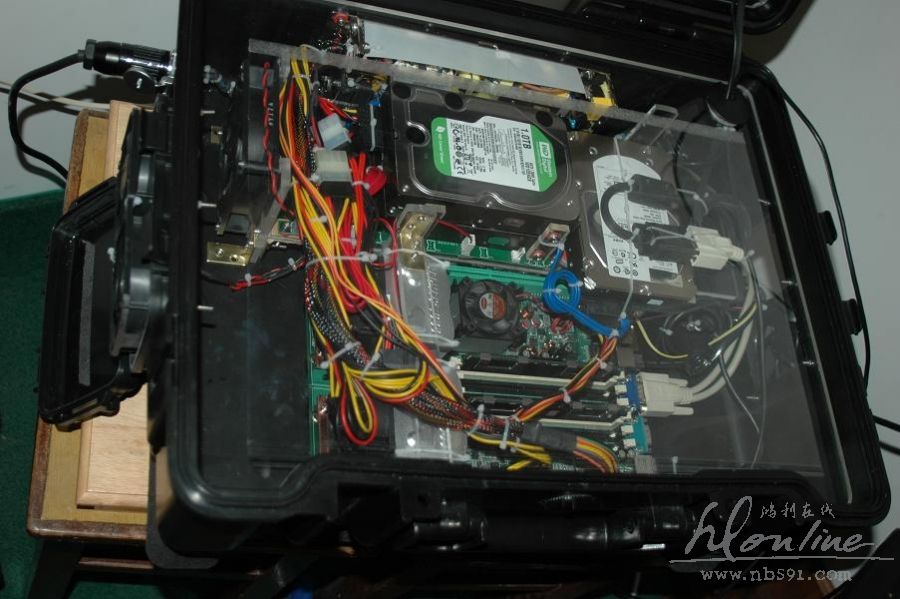

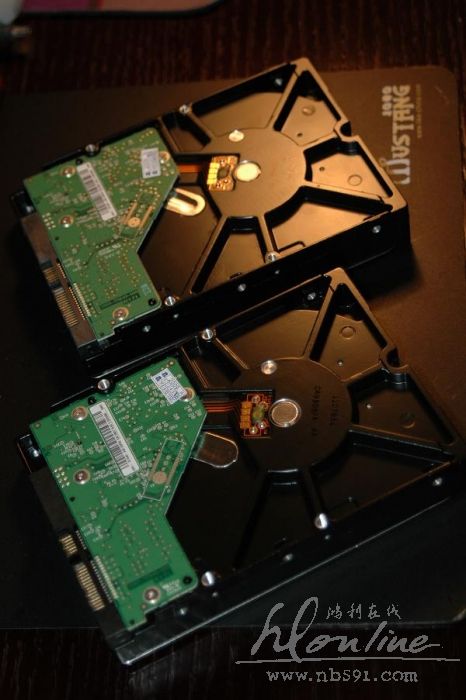

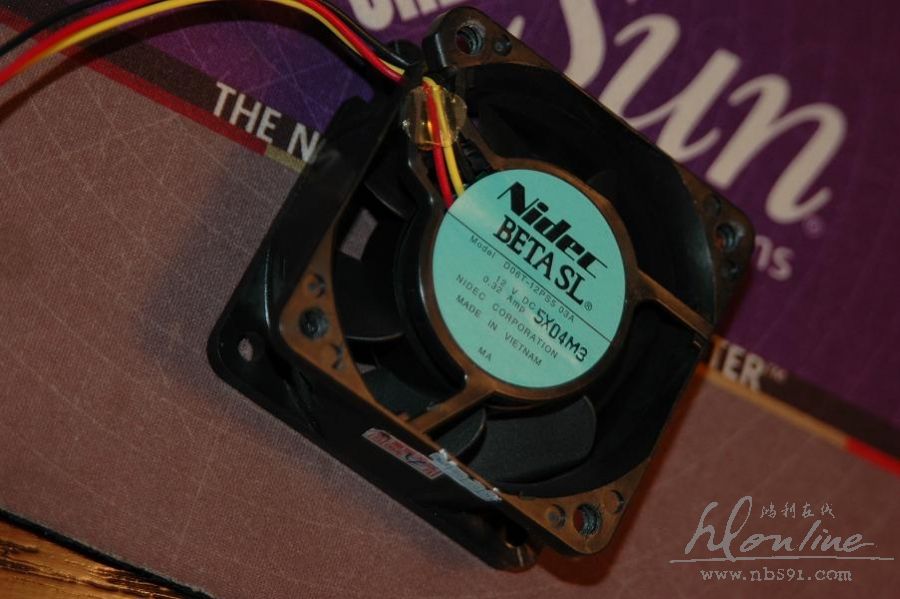

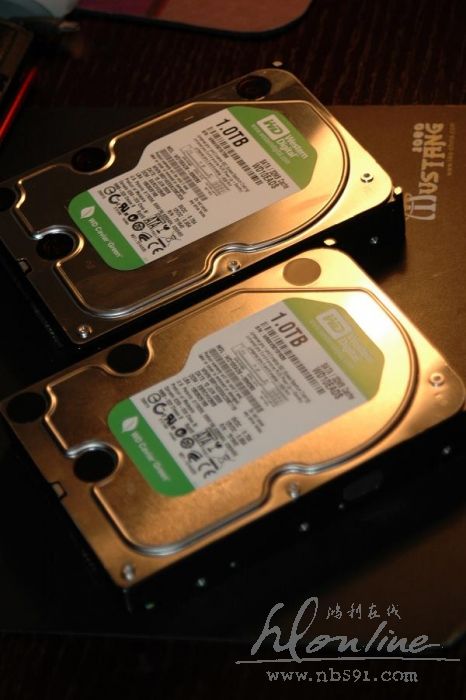

300G的SAS硬盘太小了,用户数百G的数据搞不定,决定还是扩扩硬盘.选了两个西数的SATA 1T硬盘,每个600,
2T的西数SATA硬盘要1400.一来是1T硬盘便宜,二来将数据文件分布在不同的物理盘,有较强的I/O.

图片附件: 51.JPG (2009-7-3 02:05, 49.17 KB) / 下载次数 4364
http://115.28.246.150:8989/attachment.php?aid=42282&k=0ef07f71d639a189e3be086e8b6c18c9&t=1752449005&sid=dS5mpd

图片附件: 52.JPG (2009-7-3 02:05, 47.37 KB) / 下载次数 4180
http://115.28.246.150:8989/attachment.php?aid=42283&k=6dd9ca26aa2c3ad23e7183ed0d5ea3d2&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:08

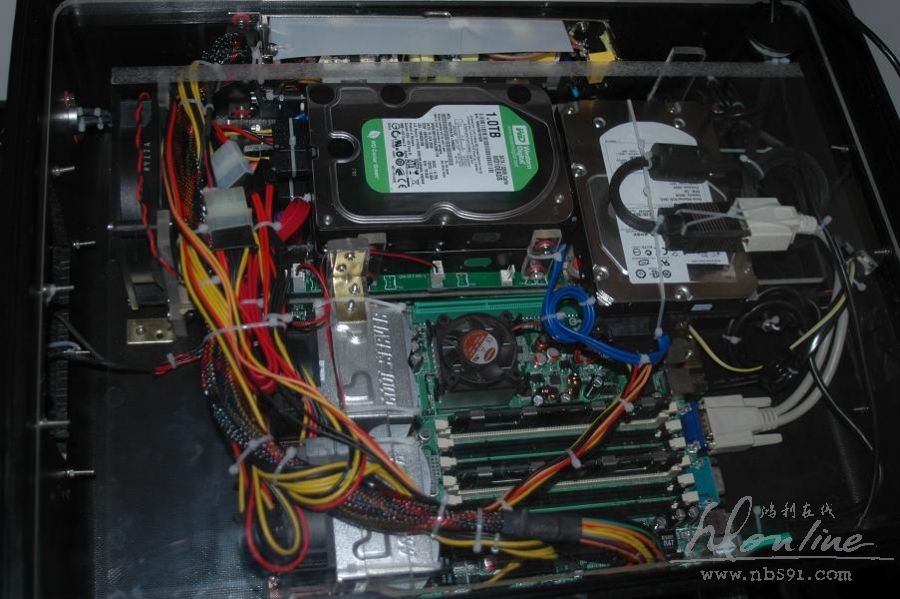

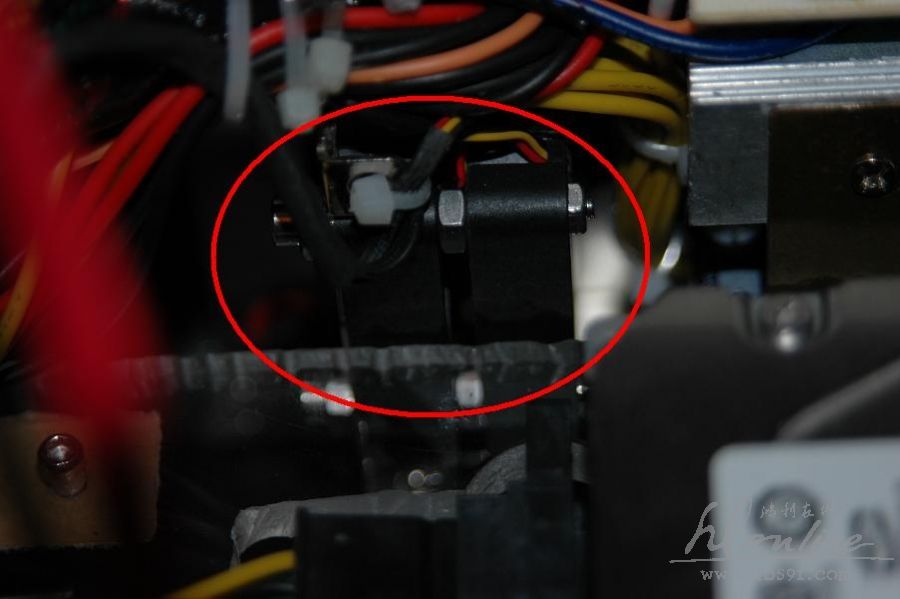

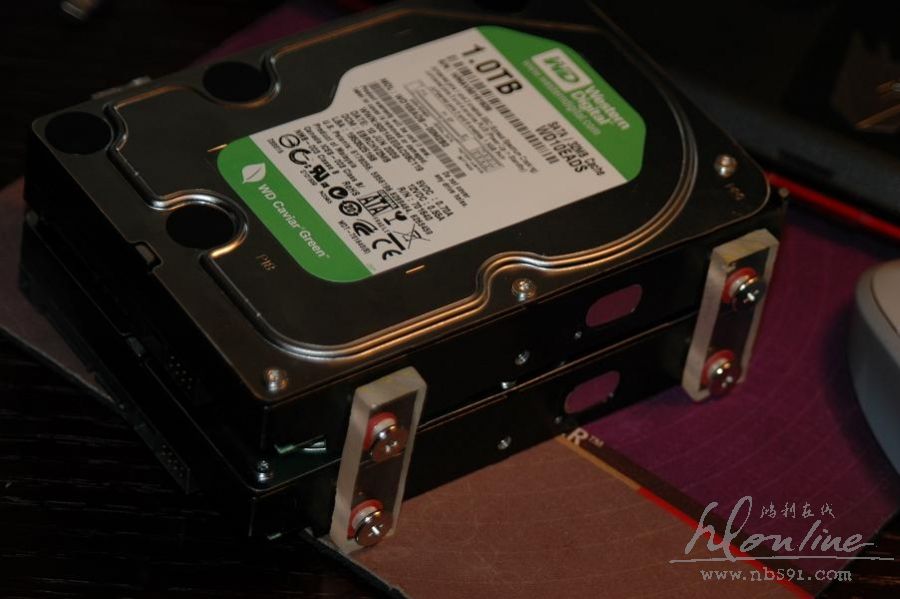

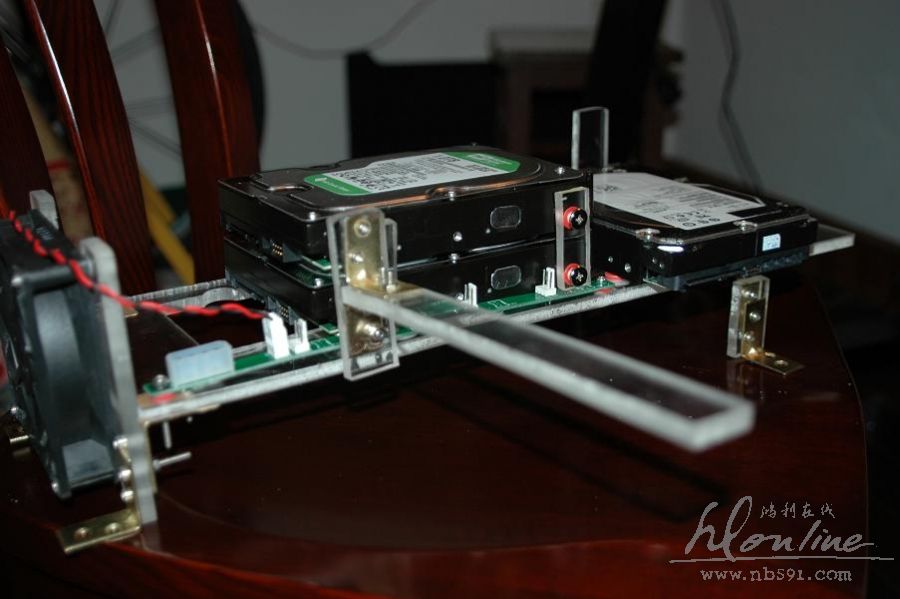

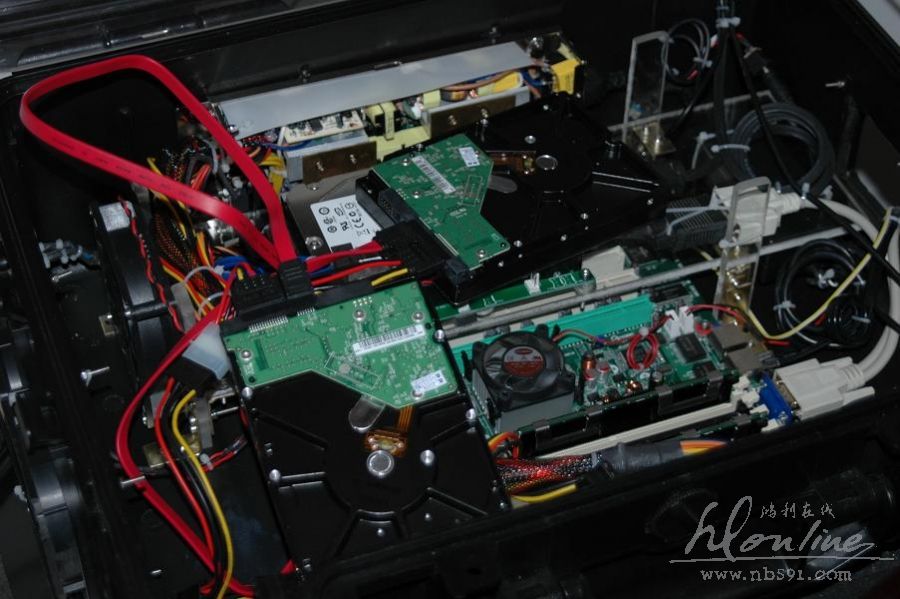

将两个1T硬盘固定在一起.

图片附件: 53.JPG (2009-7-3 02:08, 58.15 KB) / 下载次数 4221
http://115.28.246.150:8989/attachment.php?aid=42284&k=b44e26b31ce85e371ee21c4d1a37bf23&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:12

改了下硬盘架上硬盘的位置,放了3个盘,还可以加一个硬盘.

图片附件: 54.JPG (2009-7-3 02:12, 57.25 KB) / 下载次数 4910
http://115.28.246.150:8989/attachment.php?aid=42285&k=961003c4dec301241382b751adbe0b27&t=1752449005&sid=dS5mpd

图片附件: 55.JPG (2009-7-3 02:12, 62.53 KB) / 下载次数 4979
http://115.28.246.150:8989/attachment.php?aid=42286&k=17af89988eaf82bb8f3771bee4080c12&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:16

加好硬盘后的内部,线有点挤了.

图片附件: 56.JPG (2009-7-3 02:16, 85.72 KB) / 下载次数 4855
http://115.28.246.150:8989/attachment.php?aid=42287&k=9d0ee8cebbc2181b780360716b03b6c1&t=1752449005&sid=dS5mpd

图片附件: 57.JPG (2009-7-3 02:16, 53.16 KB) / 下载次数 5083
http://115.28.246.150:8989/attachment.php?aid=42288&k=53f02b18134cfb021a9bf6401960c272&t=1752449005&sid=dS5mpd

图片附件: 58.JPG (2009-7-3 02:16, 92.17 KB) / 下载次数 5016
http://115.28.246.150:8989/attachment.php?aid=42289&k=b0d37d020ce7b1a019e3abd71c8e06ff&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:18

硬盘买来后在测试硬盘.

图片附件: 59.JPG (2009-7-3 02:18, 85.22 KB) / 下载次数 4963
http://115.28.246.150:8989/attachment.php?aid=42290&k=fd11e577826fa8b4b6efd3bf9ee6d9d8&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:24

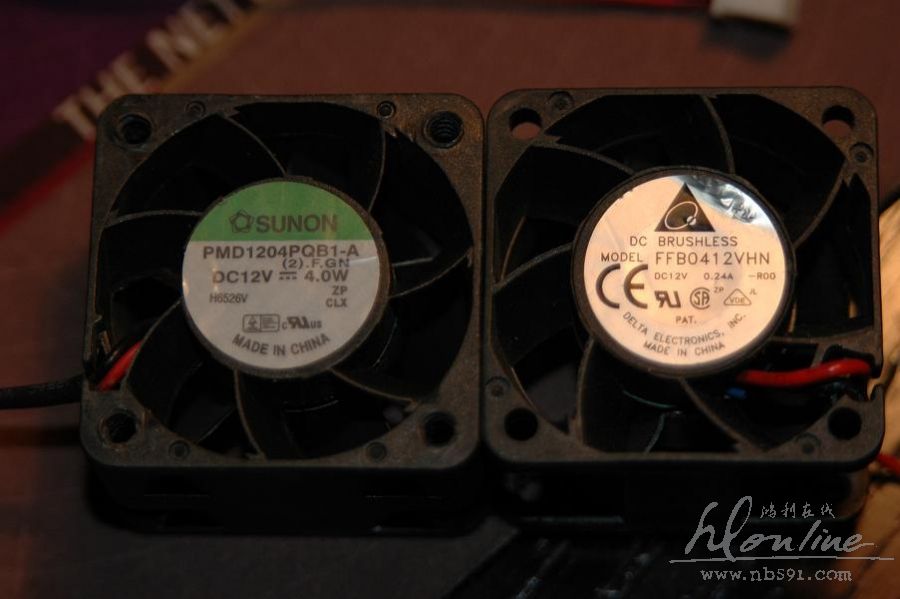

风扇噪音太大,为了减噪音,换掉了侧吹散热器的风扇,和电源的4CM暴力风扇.用功率小的替换掉.现在噪音比普通台式机稍响,基本可以接受了.

图片附件: 61.JPG (2009-7-3 02:24, 69.74 KB) / 下载次数 5029
http://115.28.246.150:8989/attachment.php?aid=42291&k=186a85c1e732a715aad4748648dd821e&t=1752449005&sid=dS5mpd

图片附件: 62.JPG (2009-7-3 02:24, 51.56 KB) / 下载次数 4913
http://115.28.246.150:8989/attachment.php?aid=42292&k=0d9f344fe499667fcee437299b95db91&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:31

普通4cm风扇的风量和4cm暴力风扇的风量是天壤之别.没办法,把两个普通4cm风扇"串"来,风量才马马虎虎.
现在测试在26度室温的房间长时间跑没问题.夏天没空调的房间有点不敢用,怕电源过热.

图片附件: 63.JPG (2009-7-3 02:31, 46.61 KB) / 下载次数 5022
http://115.28.246.150:8989/attachment.php?aid=42293&k=d4bd39cb7b9ad129b6b8921533a46b19&t=1752449005&sid=dS5mpd

作者: hzgmw 时间: 2009-7-3 02:39

目前整机 17KG.拎着满累的.

硬盘容量

图片附件: 新建 BMP 图像.JPG (2009-7-3 02:39, 49.59 KB) / 下载次数 4967
http://115.28.246.150:8989/attachment.php?aid=42294&k=4d98b41c4a982453c3310d55b5bff0d8&t=1752449005&sid=dS5mpd

作者: 大米清 时间: 2009-7-7 03:12

提示: 作者被禁止或删除内容自动屏蔽

作者: hzxinjian 时间: 2009-7-29 13:56

真正的牛人啊长见识了

作者: charleslb 时间: 2009-7-29 23:27

太强悍了！！！
